Beschreibung
Die Vorteile / Produktbeschreibung

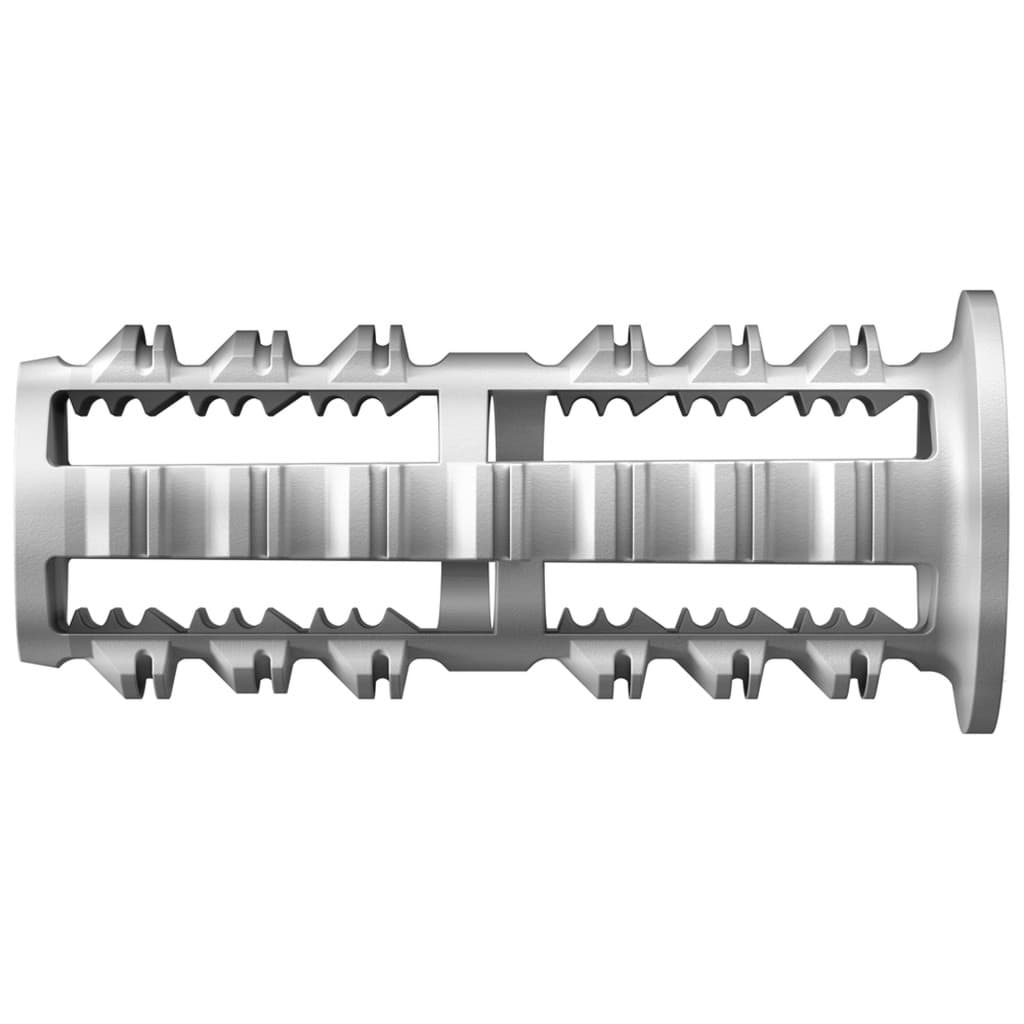

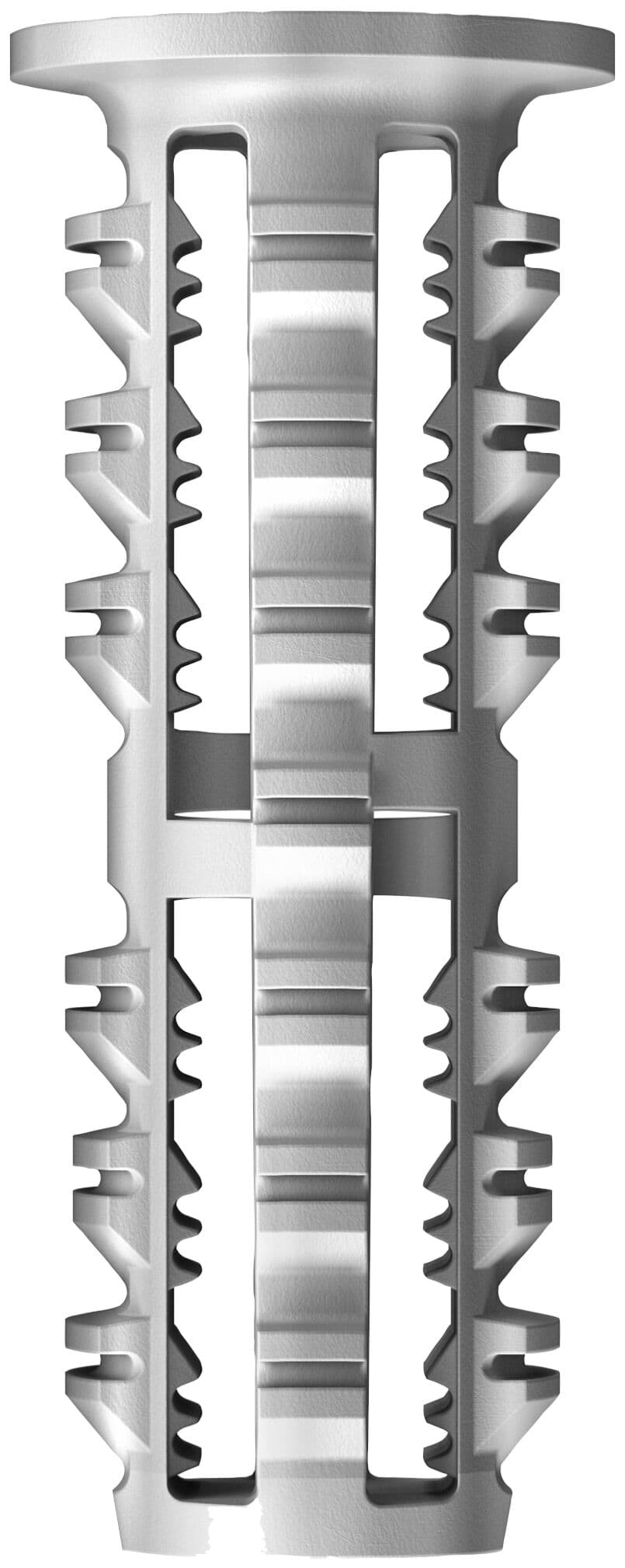

Vorteile: Die innovative Dübelgeometrie ermöglicht mit wenigen Hammerschlägen eine schnelle und einfache Montage der Gewindestange. Die kurze Dübellänge verhindert Bewehrungstreffer und garantiert die sichere Verwendung in bewehrtem Beton. Die Rastnasen im Dübelinnern ermöglichen die Aufnahme handelsüblicher, metrischer Gewinde – das spart ein großes Sortiment an Stockschrauben. Montage ohne Spezialwerkzeug: Zum Setzen des Dübels wird nur ein Hammer benötigt. Der sichtbare Rand des Dübels dient als visuelle Setzkontrolle und garantiert die Setzrichtigkeit. Einfaches Kontrollieren und Nachjustieren: Zur Prüfung der Setztiefe wird die geschlossene Dübelspitze als Anschlagpunkt genutzt. Die Sollbruchstelle ermöglicht auch das tiefere Einschlagen der Gewindestange.
Anwendungen
Ideal geeignet für:

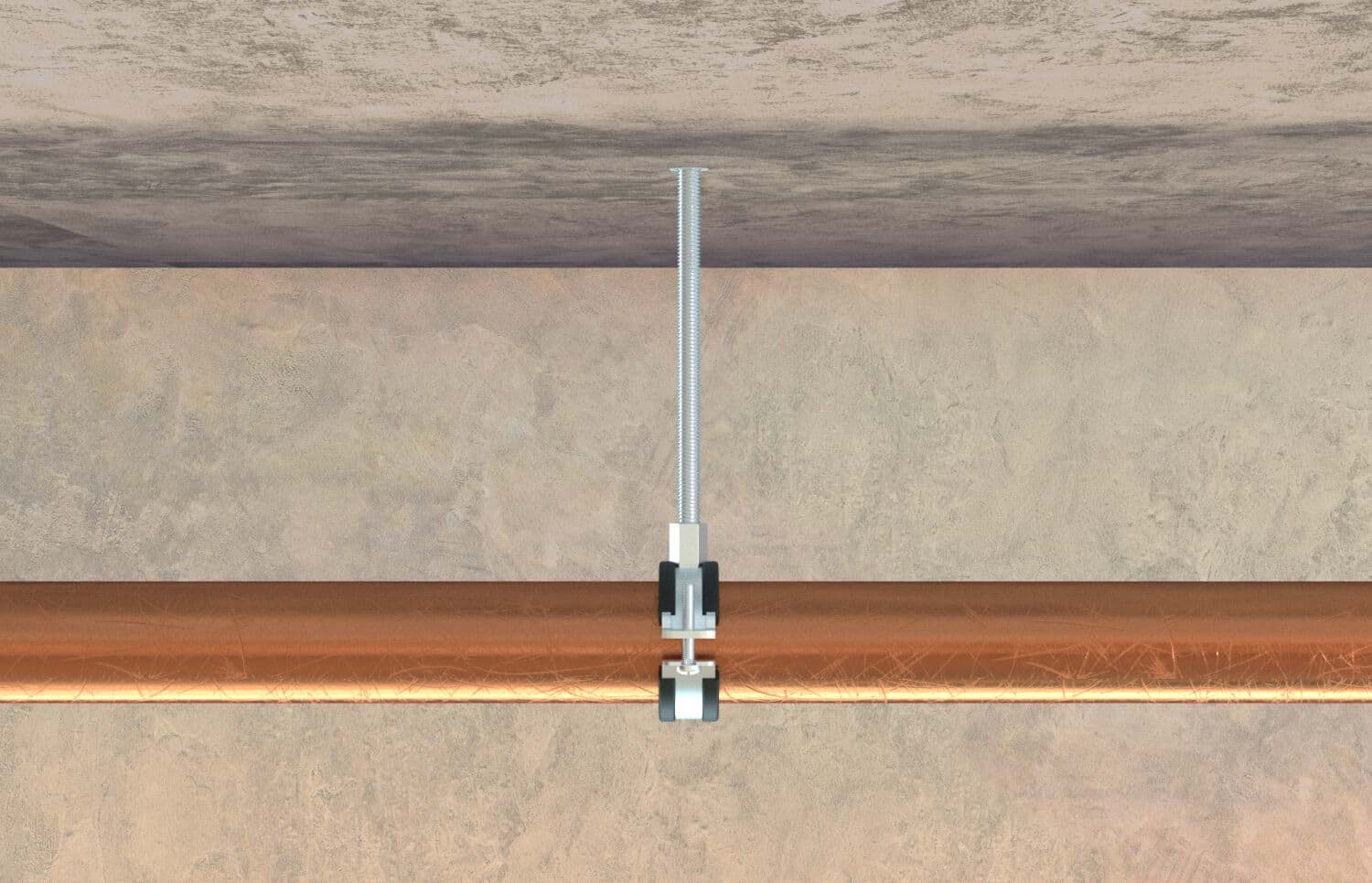

- Einzelrohrabhängungen
- Sanitär-, Heizungs- und Klima-Befestigungen

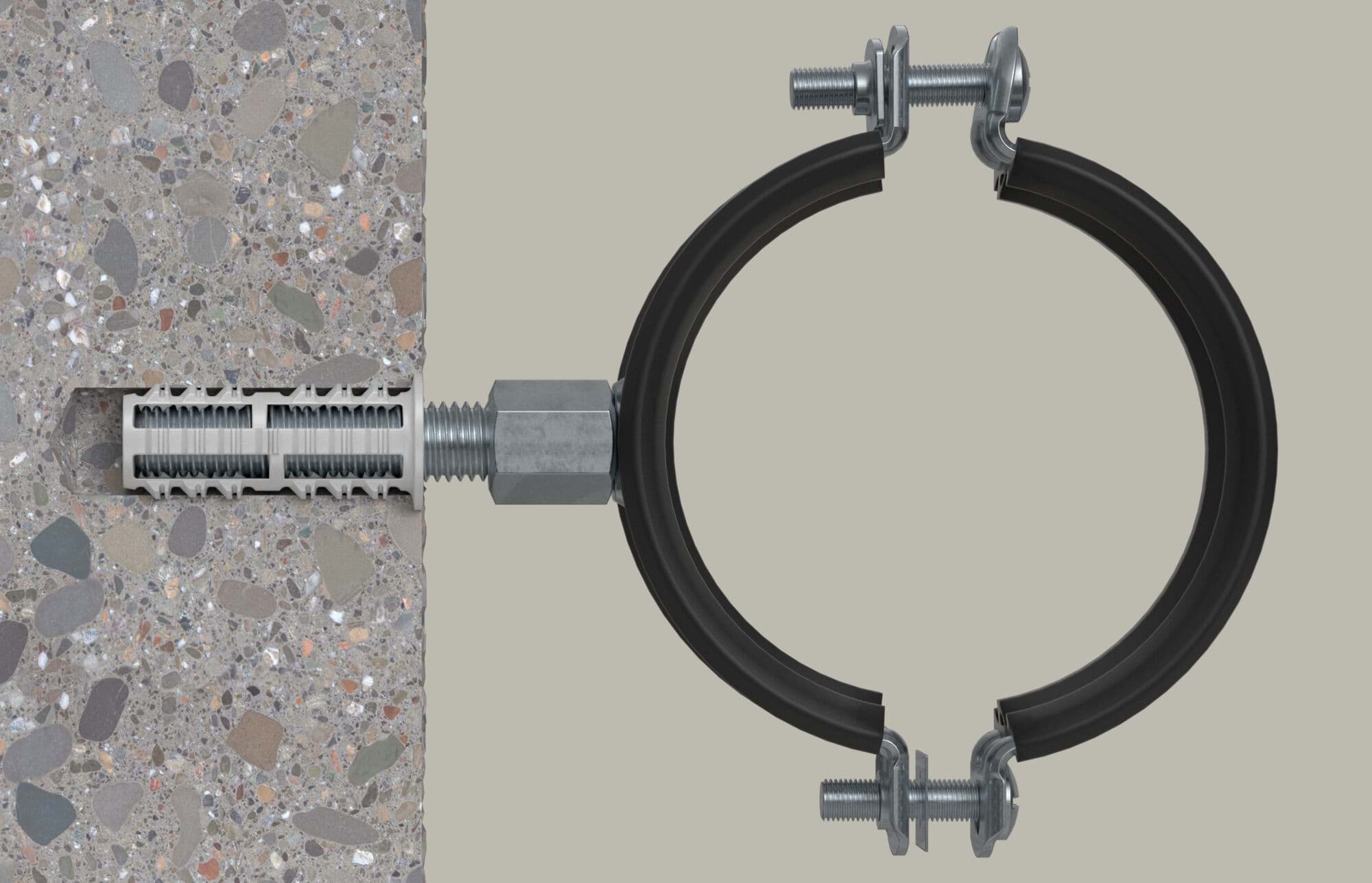

- Kabel- und Rohrschellen
- Deckenleuchten
- Konsolen
- Montageschienen
Baustoffe: Beton, Kalksandvollstein, Vollziegel. Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Funktionsweise / Montage

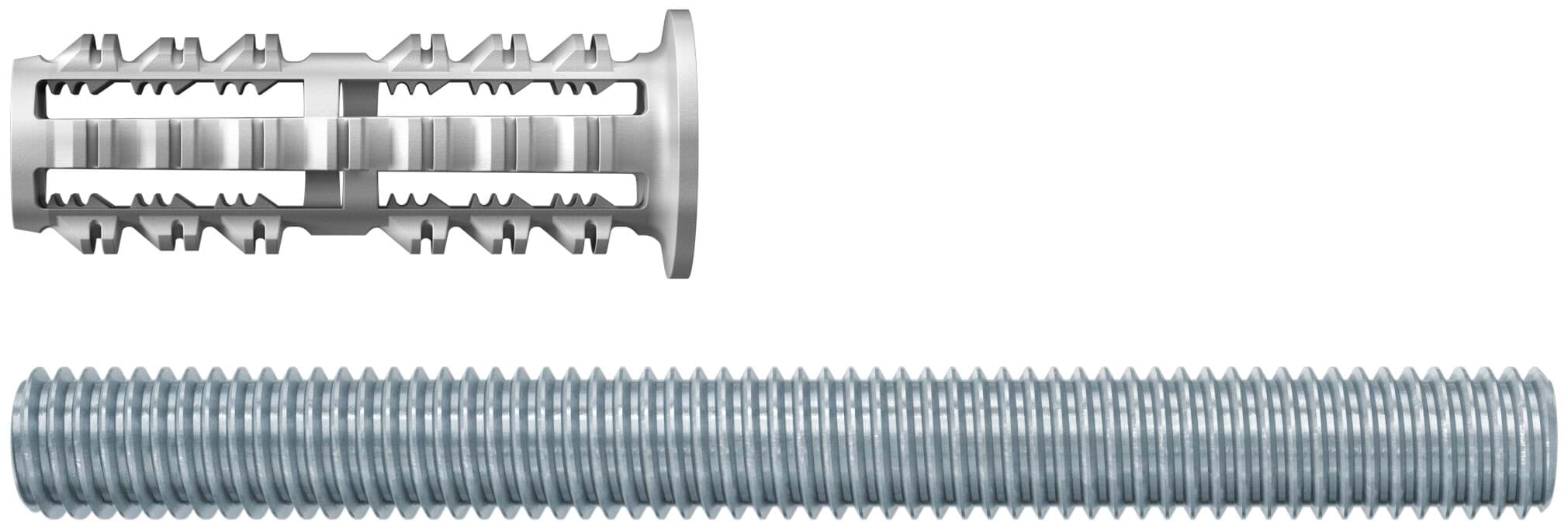

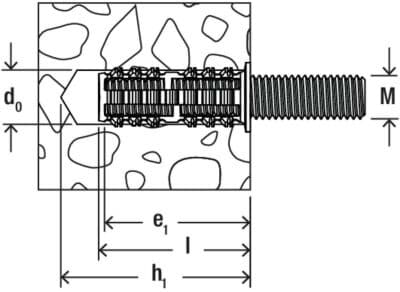

Beim Einschlagen der Gewindestange mit einem Hammer spreizt der Dübel aufgrund der konischen Innengeometrie in vier Richtungen. Das Setzen des Dübels erfolgt mittels Vorsteckmontage und ist auf zwei Arten möglich: Vormontieren der Gewindestange in den Dübel mit gemeinsamem Einschlagen in die Wand oder Vorstecken des RodForce in das Bohrloch mit anschließendem Einschlagen der Gewindestange. Die Rastnasen im Dübelinnern verbinden das metrische Gewinde formschlüssig und sicher mit der Gewindestange. Die Ausgleichselemente an der Außenseite des Dübels verspannen gegen die Bohrlochwand.
Lastentabelle
| Typ | Gewindegröße | Baustoff | Empfohlene Last [kN] |
|---|---|---|---|
| RodForce FGD M6 | M6 | Beton ≥ C20/25 | 0,31 |
| Vollziegel ≥ Mz 12 | 0,31 | ||
| Kalksandvollstein ≥ KS 12 | 0,19 | ||
| RodForce FGD M8 | M8 | Beton ≥ C20/25 | 0,36 |
| Vollziegel ≥ Mz 12 | 0,36 | ||
| Kalksandvollstein ≥ KS 12 | 0,33 |
* Erforderlicher Sicherheitsfaktor ist berücksichtigt. 2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
