Eigenschaften

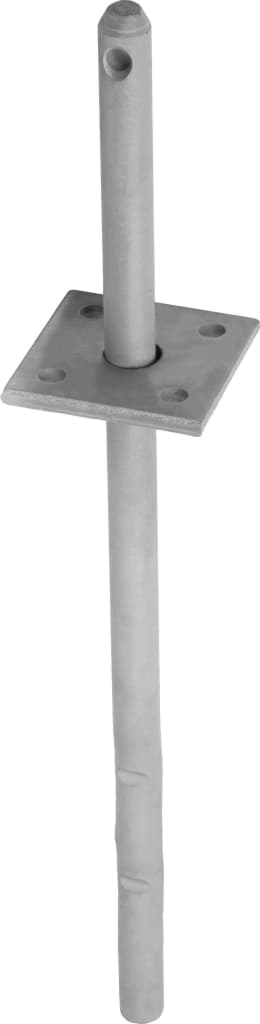

• Typ: GH Pfostenträger Typ D in Beton, zentrisch
• Werkstoff: S 235 Baustahl, feuerverzinkt (fz)
• Dorn: 20×120 mm bzw. 24×120 mm (zentrischer Anschluss)
• Grundplatten: 80×80×6 mm und 100×100×6 mm
• Nutzungsklasse: NKL 3, ETA-16/0550, Made in Germany

Werkstoff & Oberfläche

Der Pfostenträger Typ D wird aus S 235 Baustahl gefertigt und mit einer Feuerverzinkung (fz) versehen. Die geschlossenen Zinkschichten schützen den Stahl zuverlässig vor Korrosion und sind für die Nutzungsklasse 3 ausgelegt, also für Bauteile, die dauerhaft bewittert werden. Damit ist der Träger ideal für frei stehende Holzkonstruktionen im Außenbereich geeignet, etwa bei Carports, Pergolen, Terrassenüberdachungen oder Gartengebäuden. Die verzinkte Oberfläche sorgt gleichzeitig für eine widerstandsfähige, langlebige und optisch wertige Ausführung des Betonanschlusses.

Funktion & Aufbau

Der Pfostenträger Typ D ist für den axialen Anschluss von Holzstützen an Einzelfundamente oder Streifenfundamente konzipiert. Der mittig verschweißte Rund- bzw. Flachstahl („Dorn“) wird in das Betonfundament einbetoniert und bildet so eine zentrische, kraftschlüssige Verbindung ohne Versatz. Die quadratische Grundplatte (80×80×6 mm oder 100×100×6 mm) liegt unter der Holzstütze an und verteilt die Lasten gleichmäßig. Die Stütze wird über zugelassene Verbindungsmittel (z. B. Stabdübel oder Schrauben) mit der Platte verbunden, wodurch Druck-, Zug- und Querkräfte sicher übertragen werden. Durch den zentrischen Anschluss bleibt die Krafteinleitung in der Stützenachse und minimiert Biegemomente und Exzentrizitäten.

Anwendungsbereiche

Der GH Pfostenträger Typ D in Beton eignet sich besonders für Holzstützen, die direkt aus dem Fundament „herausgeführt“ werden sollen und bei denen der Anschluss zentrisch und optisch unauffällig ausfallen soll. Typische Anwendungen sind Carports, Pergolen, Pavillons, Terrassen- und Eingangsüberdachungen, Sichtschutz- und Zaunanlagen sowie sonstige tragende Holzbauprojekte mit zentrischem Stützenanschluss. Der Träger ist vor allem dort sinnvoll, wo eine Einbettung in Frischbeton möglich ist und auf aufgedübelte Konsolen bewusst verzichtet werden soll.

Norm & Qualität

Der Pfostenträger Typ D ist ETA-geprüft (ETA-16/0550) und für die Nutzungsklasse 3 nach EN 1995-1-1 zugelassen. Damit sind Tragfähigkeit, Bemessungsansätze und Einsatzgrenzen klar geregelt und in den technischen Unterlagen dokumentiert. DC-Statik und das Statikdiagramm „Pfostenträger“ stehen zur Verfügung, um die Anschlüsse im Tragwerksentwurf zu berechnen. Die Fertigung „Made in Germany“ steht für hohe Maßhaltigkeit, geprüfte Schweißverbindungen und eine konstante Produktqualität im professionellen Holzbau.

Technische Daten (Variantenübersicht)

• Werkstoff: S 235, feuerverzinkt (fz)
• Nutzungsklasse: NKL 3 (direkt bewitterter Außenbereich)
• Varianten:
  • Dorn 20×120 mm, Grundplatte 80×80×6 mm – Netto-Gewicht ca. 193 kg/100 St.
  • Dorn 20×120 mm, Grundplatte 100×100×6 mm – Netto-Gewicht ca. 169 kg/100 St.
  • Dorn 24×120 mm, Grundplatte 100×100×6 mm – Netto-Gewicht ca. 249 kg/100 St.
• Montageart: Einbetonieren des zentralen Stahlrundes/-flachstahls in das Fundament
• Gruppe: Pfostenträger (zentrische Anschlüsse zum Einbetonieren)
• DC-Statik und Statikdiagramm „Pfostenträger“ verfügbar
