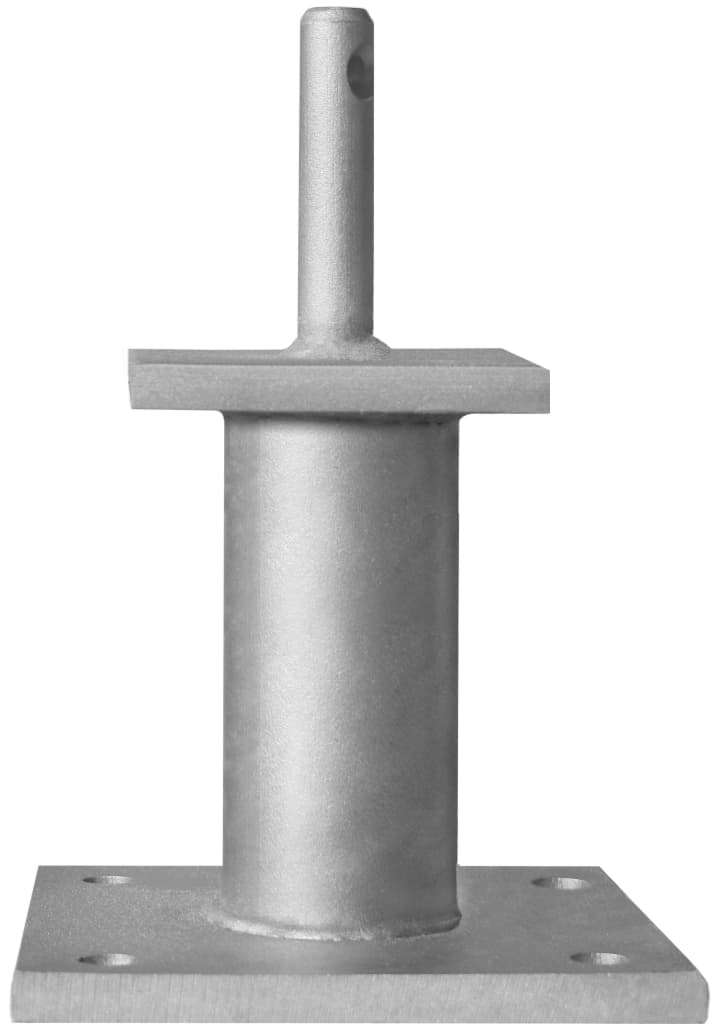

GH-Stützenfuß Typ D a.B., extra Stark, Dorn 24x120, Rohr 70x250mm, GP 140x200

Eigenschaften

• Typ: Pfostenträger Typ D extra stark
• Einbauort: Auf Betonfundament
• Höhe: ca. 250 mm
• Dorn: 24×120 mm
• Rohr: Ø 70 mm, Höhe ca. 250 mm
• Grundplatte: massiv, ca. 140 mm, 20 mm stark
• Werkstoff: S 235 Stahl, feuerverzinkt (fz)
• Nutzungsklasse: NKL 3 (Außenbereich)
• ETA: ETA-16 0550
• Statik: DC Statik, Statikdiagramm „Pfostenträger“
• Gruppe: Pfostenträger
• Made in Germany

Funktion & Aufbau

Die Grundplatte wird auf das Betonfundament verdübelt und leitet hohe Druck-, Zug- und Querkräfte sicher in den Untergrund ab. Über den Dorn 24×120 mm und das Rohr Ø 70 mm erfolgt eine verdeckte Anbindung des Holzquerschnitts. Die extra starke Grundplatte (ca. 20 mm) minimiert Verformungen selbst bei hohen Lasten und sorgt für ein steifes, schwingungsarmes System.

Die Bauweise ist speziell auf hoch belastete Stützenanschlüsse ausgelegt, etwa im Hallenbau, bei schweren Carports, Eingangsüberdachungen oder anderen tragenden Holzstützen, bei denen hohe Sicherheitsreserven gefordert sind.

Werkstoff & Korrosionsschutz

Gefertigt aus S 235 und feuerverzinkt, ist der Träger für den dauerhaften Einsatz im Außenbereich geeignet. Die Zinkschicht schützt zuverlässig vor Korrosion durch Regen, Spritzwasser und wechselnde Witterung und erfüllt die Anforderungen der Nutzungsklasse 3 nach EN 1995-1-1.

Einsatzbereiche

• Hallen- und Carportstützen mit hohen Lasten
• Tragende Pfosten bei Vordächern und Überdachungen
• Schwere Holzstützen in Industriebauten und Sonderkonstruktionen
• Alle Anwendungen, bei denen eine verdeckte, statisch bemessbare Verbindung zum Betonfundament erforderlich ist

Technische Daten (Kurzüberblick)

• Werkstoff: S 235 fz, feuerverzinkt
• Nutzungsklasse: NKL 3 (Außen, spritzwassergefährdet)
• ETA: ETA-16/0550, Statikdaten über Statikdiagramm „Pfostenträger“
• Aufnahme: Dorn 24×120 mm, Rohr Ø 70 mm, Höhe ca. 250 mm
• Montage: Aufdübeln auf Betonfundament, verdeckter Holzanschluss
