Produkteigenschaften

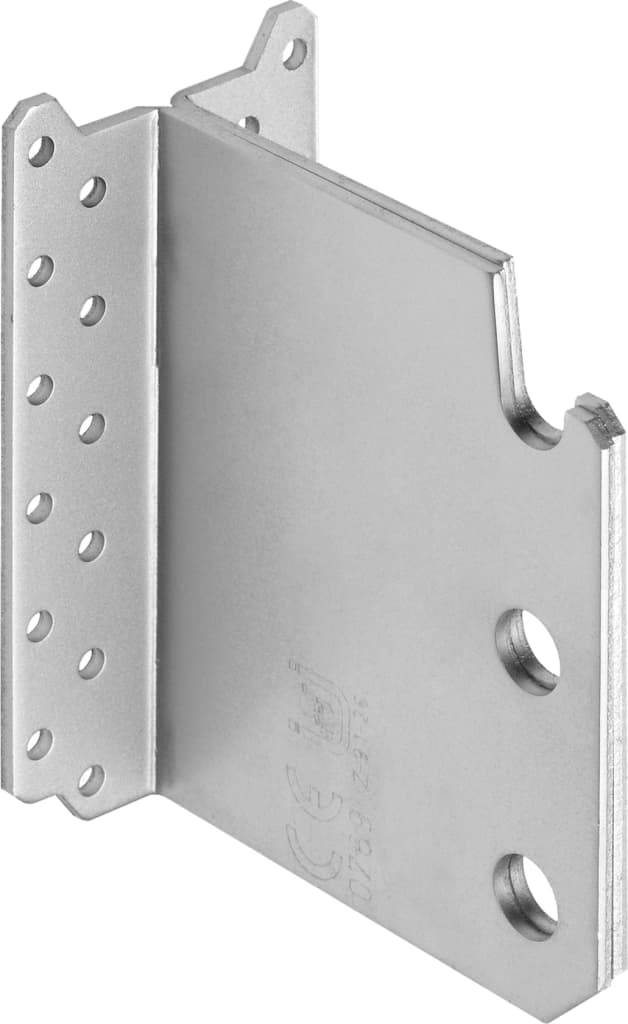

• Produkt: GH Integralverbinder Typ M 4-reihig 84x98x6,0
• Bestell-Nr.: 302004
• Breite: 60 mm
• Höhe: 84 mm
• Tiefe: 98 mm
• Stärke: 6,0 mm
• Ausführung: 4-reihig mit Montagefix-Lasche
• Material: S 250 GD + Z 275
• Zulassung: ETA-10/0009
• Nutzungsklasse: gemäß ETA, Made in Germany
• Einsatzbereich: Holz/Holz
• Serie: Balkenträger TopLine

Funktionsprinzip & Aufbau

Die GH Integralverbinder Typ M mit Montagefix-Lasche sind für verdeckte Anschlüsse zwischen Haupt- und Nebenträgern sowie für Stützenanschlüsse konzipiert. In der 4-reihigen Ausführung werden zusätzliche Nagelreihen genutzt, wodurch die Tragfähigkeit im Vergleich zur 2-reihigen Variante deutlich erhöht wird.

Der Nebenträger wird mit GH Stabdübeln Ø 12,0 mm vormontiert und anschließend in die Montagefix-Lasche eingehängt. Dadurch ergibt sich ein sicherer, selbsthaltender Montagezustand, der das Ausrichten und Fixieren des Trägers erheblich erleichtert. Die Befestigung am Hauptträger oder an der Stütze erfolgt mit GH Rillennägeln Ø 4,0 mm.

Vorteile des 4-reihigen Integralverbinders Typ M

• 4-reihige Ausführung für höhere Tragfähigkeiten
• Verdeckte Verbindung – keine sichtbaren Winkel oder Balkenträger
• Montagefix-Lasche zum Einhängen des vormontierten Nebenträgers
• Geeignet für Haupt-/Nebenträger und Stützenanschlüsse
• Beidseitige Anschlüsse am Hauptträger oder an der Stütze möglich
• Robuste 6,0 mm Materialstärke für Hochlast-Anwendungen
• Korrosionsbeständiger Stahl S 250 GD + Z 275 in TopLine-Qualität
• Nachweisbar bis F 30 bei Einhaltung der Vorgaben der DIN 4102-2

Anwendungsbereiche

Der GH Integralverbinder Typ M 4-reihig 84x98x6,0 ist insbesondere geeignet für:

• Verdeckte Anschlüsse von Nebenträgern an Hauptträger (Holz/Holz)
• Stützenanschlüsse in sichtbaren Holztragwerken
• Decken- und Dachtragwerke mit hohen Lastanforderungen
• Architektonisch anspruchsvolle Konstruktionen mit verdeckter Stahltechnik

Befestigungsmittel

Befestigung am Hauptträger oder an der Stütze:
GH Rillennägel Ø 4,0 mm × Länge gemäß Zulassung und Montageanleitung.

Befestigung am Nebenträger:
GH Stabdübel Ø 12,0 mm × Länge, angepasst an die Breite des anzuschließenden Nebenträgers. Die Stabdübel werden im Nebenträger vormontiert, dieser wird anschließend in die Montagefix-Lasche eingehängt.

Bohrschablone & Verarbeitung

Für die passgenaue Verarbeitung aller GH Integralverbinder – sowohl 2- als auch 4-reihig – ist die Verwendung der GH Bohrschablone besonders zu empfehlen. Damit können Abstände zum Stirnholz und zur Oberkante über zwei Rändelschrauben präzise eingestellt werden, ohne zusätzliches Werkzeug. Das sorgt für reproduzierbare Bohrbilder und einen zügigen Montageablauf.

Brandschutz

Der Nachweis für den Brandschutz F 30 wird erreicht, wenn die Vorgaben aus der DIN 4102-2 sowie die in der Zulassung genannten Konstruktions- und Bekleidungsanforderungen eingehalten werden. Damit eignet sich der Integralverbinder Typ M 4-reihig für zahlreiche tragende Bauteile mit erhöhten Brandschutzanforderungen.
