Eigenschaften

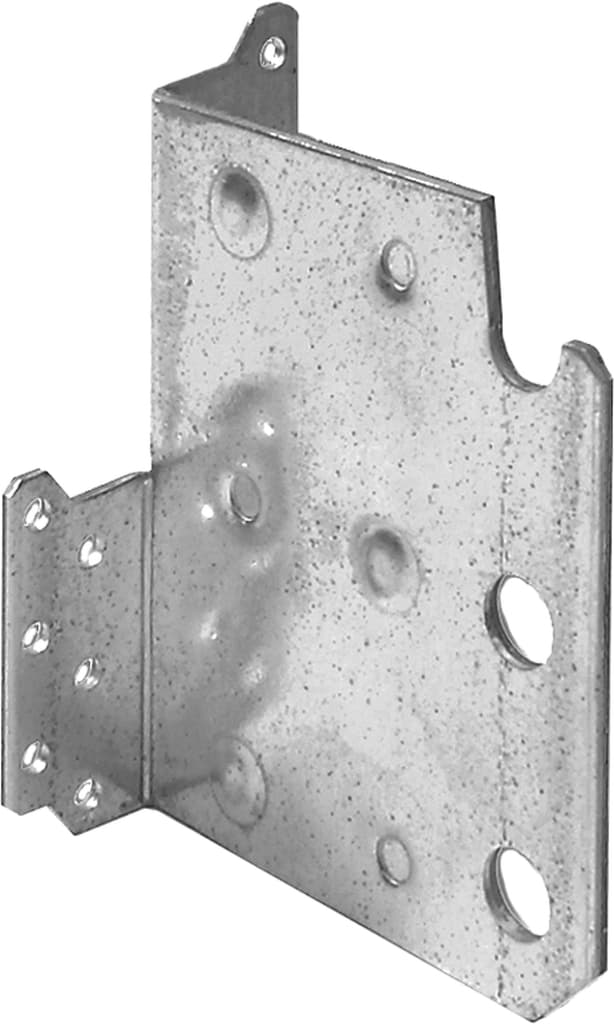

• Produkt: GH Integralverbinder Typ M 2-reihig 84x98x3,0
• Abmessungen: 60 × 84 × 98 mm
• Stärke: 3,0 / 6,0 mm
• Zulassung: ETA-10/0009
• Werkstoff: S 250 GD + Z 275
• Nutzungsklasse: nach ETA, Made in Germany
• Anwendung: verdeckte Holz/Holz-Verbindungen

Aufbau & Funktionsprinzip

Der Integralverbinder Typ M 2-reihig ist mit eingeprägten Verstärkungsnoppen ausgestattet. Diese sorgen dafür, dass die Schlitzbreite exakt derjenigen des 4-reihigen Integralverbinders entspricht. Damit wird eine hohe Passgenauigkeit zwischen Verbinder und Holzschlitz erreicht und das Spiel in der Verbindung minimiert.

Die integrierte Montagefix-Lasche erleichtert das Einhängen des vormontierten Nebenträgers: Der Nebenträger wird mit GH Stabdübeln bestückt und anschließend in die Montagefix-Lasche eingehängt. So kann der Nebenträger sicher und komfortabel in Position gebracht werden, bevor der endgültige Anschluss hergestellt wird.

Vorteile im Überblick

• Verdeckter Anschluss von Nebenträgern an Hauptträger oder Stützen
• Montagefix-Lasche für einfaches Einhängen des vormontierten Nebenträgers
• Verstärkungsnoppen für identische Schlitzbreite wie beim 4-reihigen Integralverbinder
• Hohe Passgenauigkeit und reduzierte Toleranzen in der Verbindung
• Geeignet für ein- und beidseitige Anschlüsse
• Nachweis für Brandschutz F 30 bei Einhaltung der Vorgaben aus DIN 4102-2

Anwendungsbereiche

Der GH Integralverbinder Typ M 2-reihig wird für verdeckte Anschlüsse bei Verbindungen zwischen Haupt- und Nebenträgern sowie bei Anschlüssen an Stützen eingesetzt. Beidseitige Anschlüsse am Hauptträger oder an der Stütze sind möglich, sodass sich flexible Konstruktionsvarianten im Tragwerk realisieren lassen.

Typische Einsatzbereiche sind:

• Trägeranschlüsse im sichtbaren und verdeckten Holzbau
• Stützenanschlüsse mit verdeckter Tragverbindung
• Innenkonstruktionen und geschützte Außenbereiche
• Holzrahmenbau, Dach- und Deckenkonstruktionen

Befestigungsmittel

Befestigung am Hauptträger oder an der Stütze:
GH Rillennägel Ø 4,0 mm × passende Länge gemäß ETA und Montageanleitung.

Befestigung am Nebenträger:
GH Stabdübel Ø 12,0 mm × Länge entsprechend der Breite des anzuschließenden Nebenträgers. Die Stabdübel werden im Nebenträger vormontiert, bevor dieser in die Montagefix-Lasche eingehängt wird.

Verarbeitung & Bohrschablone

Für die passgenaue Verarbeitung aller GH Integralverbinder ist die GH Bohrschablone praktisch unverzichtbar. Über zwei Rändelschrauben lassen sich die Abstände zum Stirnholz und zur Oberkante schnell und präzise einstellen – ganz ohne zusätzliches Werkzeug. Dadurch werden die Bohrbilder für die Stabdübel reproduzierbar und die Montagezeit deutlich reduziert.

Brandschutz

Der Nachweis für den Brandschutz F 30 wird durch Einhaltung der Vorgaben der DIN 4102-2 und der Angaben in der Zulassung ETA-10/0009 erreicht. Damit ist der Integralverbinder Typ M auch für viele brandschutzrelevante Konstruktionen im Holzbau geeignet.
