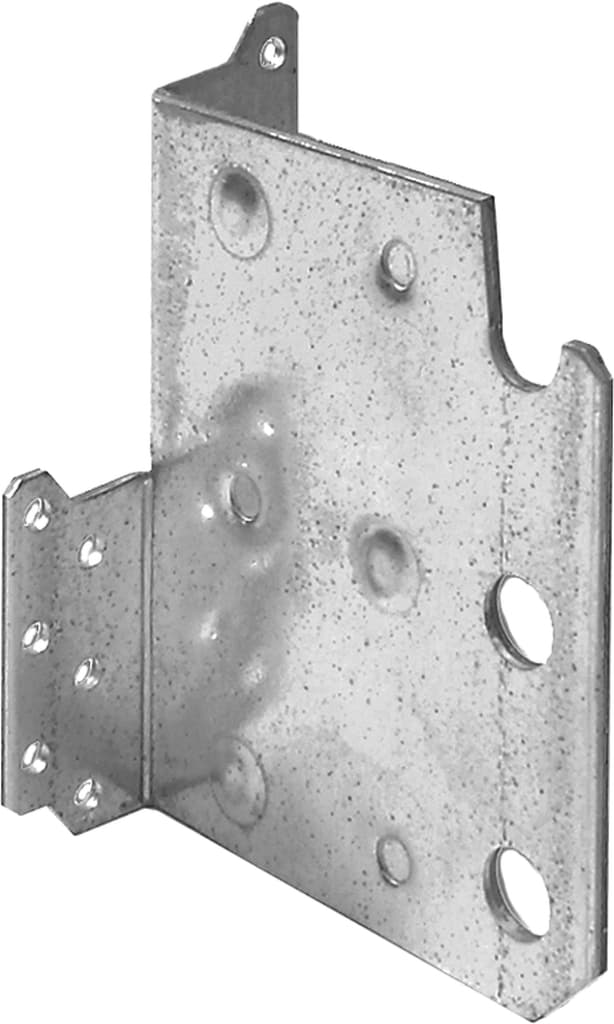

GH Integralverbinder Typ M 164x98x3,0 30°–90° links – verdeckter Integralverbinder für Schräganschlüsse
Der GH Integralverbinder Typ M 164x98x3,0 30°–90° links wurde speziell für verdeckte Schräganschlüsse im Bereich Holz/Holz entwickelt. Mit Montagefix-Lasche und definierter Winkelgeometrie können Nebenträger in Winkeln von 30° bis 90° an Hauptträger oder Stützen angeschlossen werden – optisch sauber, statisch leistungsfähig und brandschutztechnisch nachweisbar.
Produkteigenschaften
- Produkt: GH Integralverbinder Typ M 164x98x3,0 30°–90° links
- Bestell-Nr.: 30202L
- Breite: 30 mm
- Höhe: 164 mm
- Tiefe: 98 mm
- Stärke: 3,0 / 6,0 mm
- Werkstoff: S 250 GD + Z 275
- Nutzungsklasse: gemäß ETA, Made in Germany
- Anwendung: Holz/Holz – verdeckter Schräganschluss
- Winkelbereich: 30° bis 90° (links, weitere Varianten rechts/andere Höhen verfügbar)
Funktionsprinzip & Aufbau
Die Integralverbinder Typ M für Schräganschluss sind mit einer Montagefix-Lasche ausgestattet. Der Nebenträger wird zunächst mit GH Stabdübeln Ø 12,0 mm vormontiert und anschließend in die Montagefix-Lasche eingehängt. Dadurch lässt sich der Träger sicher halten und exakt ausrichten, bevor die Verbindung endgültig verschraubt bzw. vernagelt wird.
Die Schräggeometrie 30°–90° links ermöglicht Anschlüsse, bei denen der Nebenträger im Winkel zur Achse des Hauptträgers verläuft. Passende rechts-Ausführungen und weitere Höhen stehen für unterschiedliche Trägerquerschnitte zur Verfügung.
Vorteile des Integralverbinders Typ M 30°–90°
- Verdeckte Schräganschlüsse im Winkelbereich 30°–90°
- Montagefix-Lasche für einfaches Einhängen des vormontierten Nebenträgers
- Geeignet für Anschlüsse Haupt-/Nebenträger und Stützenanschlüsse
- Beidseitige Anschlüsse am Hauptträger oder an der Stütze möglich
- Saubere Optik – ideal für sichtbare Holzkonstruktionen
- Ausführung in TopLine-Qualität mit korrosionsgeschütztem Stahl (S 250 GD + Z 275)
- Brandschutz-Nachweis bis F 30 bei Einhaltung der Vorgaben der DIN 4102-2
Anwendungsbereiche
Der Integralverbinder Typ M 30°–90° links eignet sich überall dort, wo Träger nicht rechtwinklig, sondern in einem definierten Winkel an Holzstützen oder Holzbalken anschließen:
- Schräg verlaufende Nebenträger an Hauptträgern
- Schräganschlüsse im Dach- und Deckentragwerk
- Stützenanschlüsse mit Schrägstellung, z. B. bei architektonisch anspruchsvollen Konstruktionen
- Sichtbare Holztragwerke, bei denen der Anschluss unsichtbar bleiben soll
Befestigungsmittel
Befestigung am Hauptträger oder an der Stütze:
GH Rillennägel Ø 4,0 mm × Länge gemäß Zulassung und Montageanleitung.
Befestigung am Nebenträger:
GH Stabdübel Ø 12,0 mm × Länge passend zur Breite des Nebenträgers. Die Stabdübel werden im Nebenträger vormontiert und zusammen mit diesem in die Montagefix-Lasche eingehängt.
Bohrschablone & Verarbeitung
Für die passgenaue Verarbeitung aller GH Integralverbinder (gerade und für Schräganschlüsse) ist die Verwendung der GH Bohrschablone besonders empfehlenswert. Abstände zum Stirnholz und zur Oberkante können über zwei Rändelschrauben schnell und präzise eingestellt werden – ganz ohne zusätzliches Werkzeug. So werden Bohrungen und Schlitzgeometrie exakt wiederholbar und die Montage deutlich beschleunigt.
Brandschutz
Der Nachweis für den Brandschutz F 30 wird erreicht, wenn die Vorgaben aus der DIN 4102-2 sowie die in der Zulassung genannten Konstruktions- und Bekleidungsanforderungen eingehalten werden. Damit eignet sich der Integralverbinder Typ M auch für viele tragende Bauteile mit erhöhten Brandschutzanforderungen.
FAQ – häufige Fragen
Wann verwende ich die Ausführung 30°–90° links bzw. rechts?
Gibt es den Integralverbinder Typ M für Schräganschlüsse in weiteren Größen?
Wie wird der Brandschutz F 30 nachgewiesen?
GH Integralverbinder Typ M 164x98x3,0 30°–90° links – verdeckter Schräganschluss im Winkelbereich 30°–90°, mit Montagefix-Lasche, für Holz/Holz-Verbindungen, S 250 GD + Z 275, nachweisbar bis F 30 bei Beachtung der Brandschutzvorgaben.
