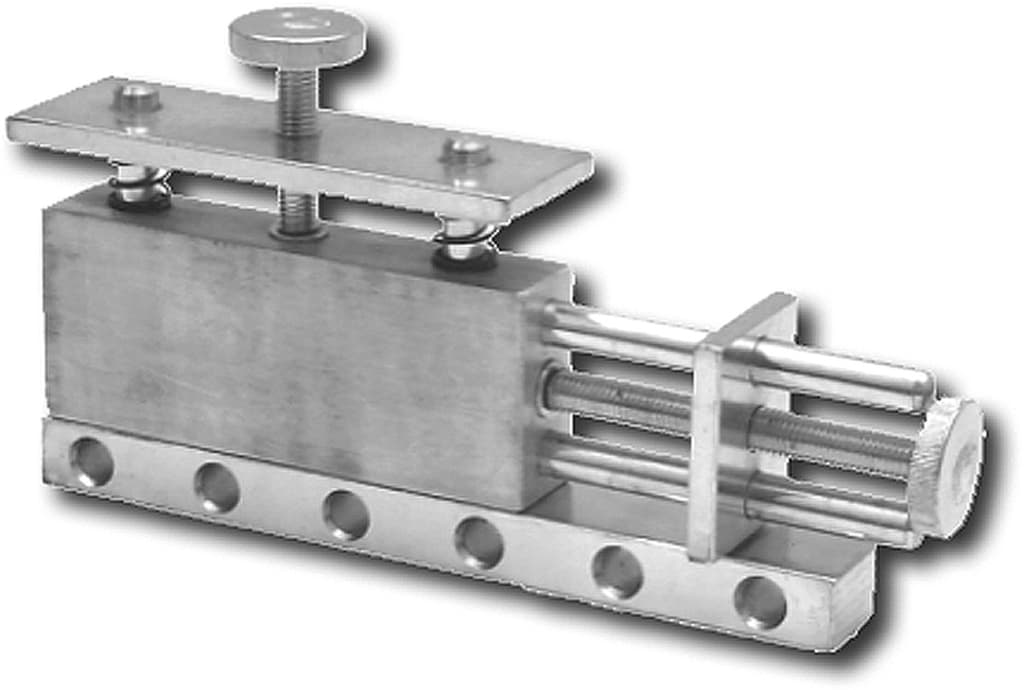

GH Integralverbinderbohrschablone für Typ 0–4
Präzise Bohrschablone für die schnelle und maßgenaue Verarbeitung von GH Integralverbindern Typ 0–4.
Anwendung & Einsatzbereich
Die GH Integralverbinderbohrschablone für Typ 0–4 ist ein spezialisiertes Werkzeug für den präzisen Holzbau. Sie dient zur passgenauen Herstellung der Bohrungen für GH Integralverbinder an Haupt- und Nebenträgern und wird überall dort eingesetzt, wo verdeckte Anschlüsse mit Stabdübeln gefordert sind – sowohl in der Werkstatt als auch direkt auf der Baustelle.
Durch die definierte Führung der Bohrer werden die Abstände zu Stirnholz und Oberkante exakt eingehalten. Das erleichtert die Einhaltung der Vorgaben aus Zulassung und Brandschutznachweis (z. B. in Kombination mit GH Integralverbindern Typ M).
Eigenschaften
- Passend für GH Integralverbinder Typ 0–4
- Massive Ausführung für den professionellen Einsatz im Holzbau
- Führung für Bohrungen der Stabdübel in definiertem Raster
- Verstellbare Positionierung zum Stirnholz und zur Oberkante
- Geeignet für wiederholgenaue Serienbohrungen in Werkstatt und auf Baustelle
- Optimale Ergänzung zu GH Integralverbindern 2- und 4-reihig
Vorteile für den Verarbeiter
- Maximale Präzision: Alle Bohrungen sitzen dort, wo sie statisch vorgesehen sind.
- Zeiteinsparung: Schnelles Anlegen, Bohren und Umsetzen – ideal für Serienanschlüsse.
- Fehlerreduzierung: Falsche Bohrabstände und aufwändige Nacharbeit werden vermieden.
- Sichere Tragfähigkeit: Korrekte Lage der Stabdübel unterstützt die Einhaltung der ETA- und Brandschutzvorgaben.
- Saubere Optik: Verdeckte Integralverbindungen ohne sichtbare Hilfsbohrungen oder improvisierte Schablonen.
Verarbeitungshinweise
- Bohrschablone entsprechend der Vorgaben des Statik-/Montagedokuments auf das Bauteil einstellen.
- Abstände zu Stirnholz und Oberkante über die Verstelleinheit exakt justieren.
- Bohrschablone sicher fixieren und die erforderlichen Bohrungen in einem Arbeitsgang herstellen.
- GH Integralverbinder montieren und Stabdübel gemäß Vorgabe (Ø und Länge) einbringen.
- Anschluss nach Herstellerangaben und statischer Planung fertigstellen.
Passende Systemprodukte
- GH Integralverbinder Typ M, 2-reihig und 4-reihig
- GH Stabdübel Ø 12 mm (je nach Nebenträgerbreite)
- GH Rillennägel für die Befestigung am Hauptträger oder an Stützen
FAQ
- Für welche Integralverbinder ist die Bohrschablone geeignet?
- Die Bohrschablone ist für GH Integralverbinder Typ 0–4 ausgelegt und eignet sich ideal in Kombination mit den GH Integralverbindern Typ M.
- Ist die Schablone nur für die Werkstatt geeignet?
- Nein, die robuste Ausführung erlaubt den Einsatz sowohl in der Vorfertigung in der Werkstatt als auch direkt auf der Baustelle.
- Warum sollte ich eine Bohrschablone verwenden?
- Nur mit einer präzisen Bohrschablone lassen sich wiederholgenaue Bohrbilder herstellen, die den statischen Vorgaben entsprechen und die Tragfähigkeit der Integralverbindung langfristig sicherstellen.
