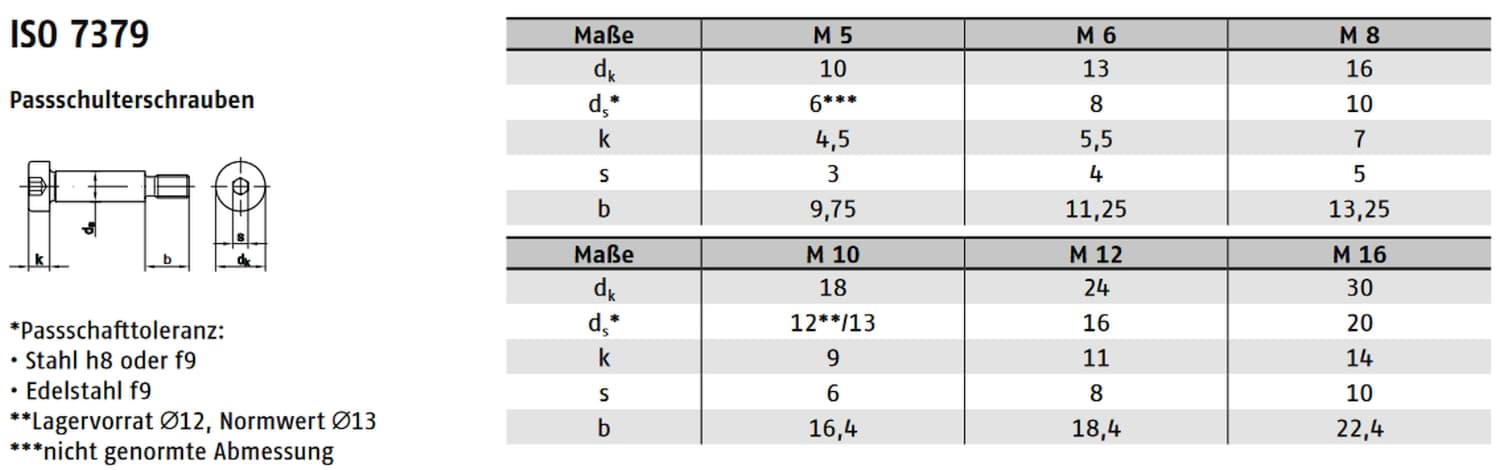

DIN 7379 – Schulterpassschrauben (Stahl 12.9 blank)
Die DIN 7379 Schulterpassschrauben aus Stahl 12.9 sind hochpräzise Verbindungselemente für spielfreie Führungen, hochbelastbare Lagerpunkte und exakte Bauteilpositionierung. Sie werden überall dort eingesetzt, wo konstruktive Genauigkeit und Wiederholgenauigkeit unverzichtbar sind.
Highlights
- Norm: DIN 7379 / ISO 7379
- Material: Stahl 12.9 (hochfest)
- Schulter-/Schafttoleranzen: h8 oder f9
- Höchste Maßhaltigkeit
- Für spielfreie Passungen
- Ideal für Maschinenbau & Vorrichtungen
Material & Eigenschaften
Gefertigt aus hochfestem Stahl der Festigkeitsklasse 12.9 bieten diese Schrauben maximale Tragfähigkeit, Verschleißfestigkeit und Formstabilität. Die blanke Ausführung ermöglicht eine optimale Weiterverarbeitung, präzise Führung und geringe Reibwerte im Kontaktbereich.
Funktion & Aufbau
Schulterpassschrauben nach DIN 7379 besitzen einen exakt geschliffenen Schulter-/Führungsschaft, gefolgt von einem metrischen Gewindeabschnitt. Der zylindrische Schaft übernimmt die zentrische Führung, während das Gewinde nur zur axialen Fixierung dient. Dadurch wird die Schraube nicht als Befestigungselement, sondern als Präzisionslager- oder Positionierelement eingesetzt.
h8 vs. f9 – Unterschiede der Toleranzklassen
Toleranzklasse h8 beschreibt eine sehr enge, hochpräzise Schafttoleranz mit minimalem Spiel. Sie ist darauf ausgelegt, mit H7/H8/H9-Bohrungen nahezu spielfrei zu führen. Anwendungen:
- Hochpräzise Führungen
- Passungen in Werkzeug-, Robotik- & Linearführungen
- Bauteile mit wiederholgenauer Positionierung
Toleranzklasse f9 bietet eine etwas großzügigere Passung mit geringfügig mehr Spiel. Sie ist konstruktiv weniger streng, montagefreundlicher und wird für Bauteile verwendet, die Führung benötigen, jedoch keine perfekte Zentrierung erfordern.
Technischer Vergleich:
- h8: eng, präzise, spielfrei – ideale Führungstoleranz
- f9: mehr Spiel, leichter zu montieren
- f9 gilt als ältere Klassifikation; moderne Auslegung tendiert zu h8/f8/f7
Zusammengefasst: h8 = maximale Präzision, f9 = montagefreundlich, funktional präzise. Die Auswahl richtet sich nach geforderter Wiederholgenauigkeit und zulässigem Spiel der Baugruppe.
Einsatzbereiche
Schulterpassschrauben DIN 7379 kommen in Maschinenbau, Automatisierungstechnik, Vorrichtungsbau, Robotik, Spritzgussformen und Präzisionsmechanik zum Einsatz – überall dort, wo Bauteile exakt geführt, gelagert oder wiederholgenau positioniert werden müssen.
Qualität & Normen
Die Schrauben entsprechen DIN / ISO 7379, sind präzisionsgeschliffen und erfüllen strengste Maßhaltigkeitsanforderungen. Jede Charge wird auf Toleranzen, Kräfte und Maßtreue geprüft.
FAQ – häufige Fragen
Warum verwendet man Schulterpassschrauben statt normalen Schrauben?
Welche Passung sollte ich wählen: h8 oder f9?
f9: etwas mehr Spiel, montagefreundlich – ausreichend für viele Standardanwendungen.
Warum sind Schulterpassschrauben aus 12.9?
DIN 7379 Schulterpassschrauben Stahl 12.9 – die präziseste Verbindungslösung für anspruchsvollste Maschinenbau- und Vorrichtungskonstruktionen.
