Sechskantschrauben mit Flansch nach DIN 6921 und EN 1665 vereinen Stabilität und Effizienz in einem Bauteil. Der integrierte Flansch ersetzt die Unterlegscheibe und verteilt die Last großflächig – ideal für sichere, dauerhafte Schraubverbindungen. Während DIN 6921 die ursprüngliche Norm darstellt, wurde sie durch EN 1665 als europäische Nachfolgenorm ersetzt. Beide Varianten sind in Stahl 8.8 / 10.9 sowie in Edelstahl A2 / A4 erhältlich.

Was sind Sechskantschrauben mit Flansch?

Sechskantschrauben mit Flansch kombinieren die Vorteile einer klassischen Sechskantschraube mit einer integrierten Scheibenauflagefläche. Der Flansch unter dem Kopf verteilt die Vorspannkraft gleichmäßig und schützt die Oberfläche des Bauteils.

DIN 6921 vs. EN 1665 – die Unterschiede

  • DIN 6921 – ursprüngliche deutsche Norm (leichte Reihe)
  • EN 1665 – europäische Nachfolgenorm (schwere Reihe, größere Flanschdurchmesser und Kopfhöhen)
  • EN 1665 ersetzt DIN 6921
  • Beide Bauformen sind im Handel üblich und größtenteils austauschbar

Merkmale & Vorteile

  • Integrierte Auflagefläche – keine Unterlegscheibe notwendig
  • Hohe Flächenpressung und sicherer Halt
  • Erhältlich in Stahl (8.8, 10.9) und Edelstahl (A2, A4)
  • Auch in galvanisch oder feuerverzinkter Ausführung

Maße und technische Daten (EN 1665)

GewindeKopfhöhe k [mm]Schlüsselweite s [mm]Flansch-Ø dc [mm]
M 66,61014,2
M 88,11318,0
M 109,21622,3
M 1211,51826,6
M 1614,42435,0

Die Maße können zwischen DIN 6921 und EN 1665 leicht abweichen.

Werkstoffe & Oberflächen

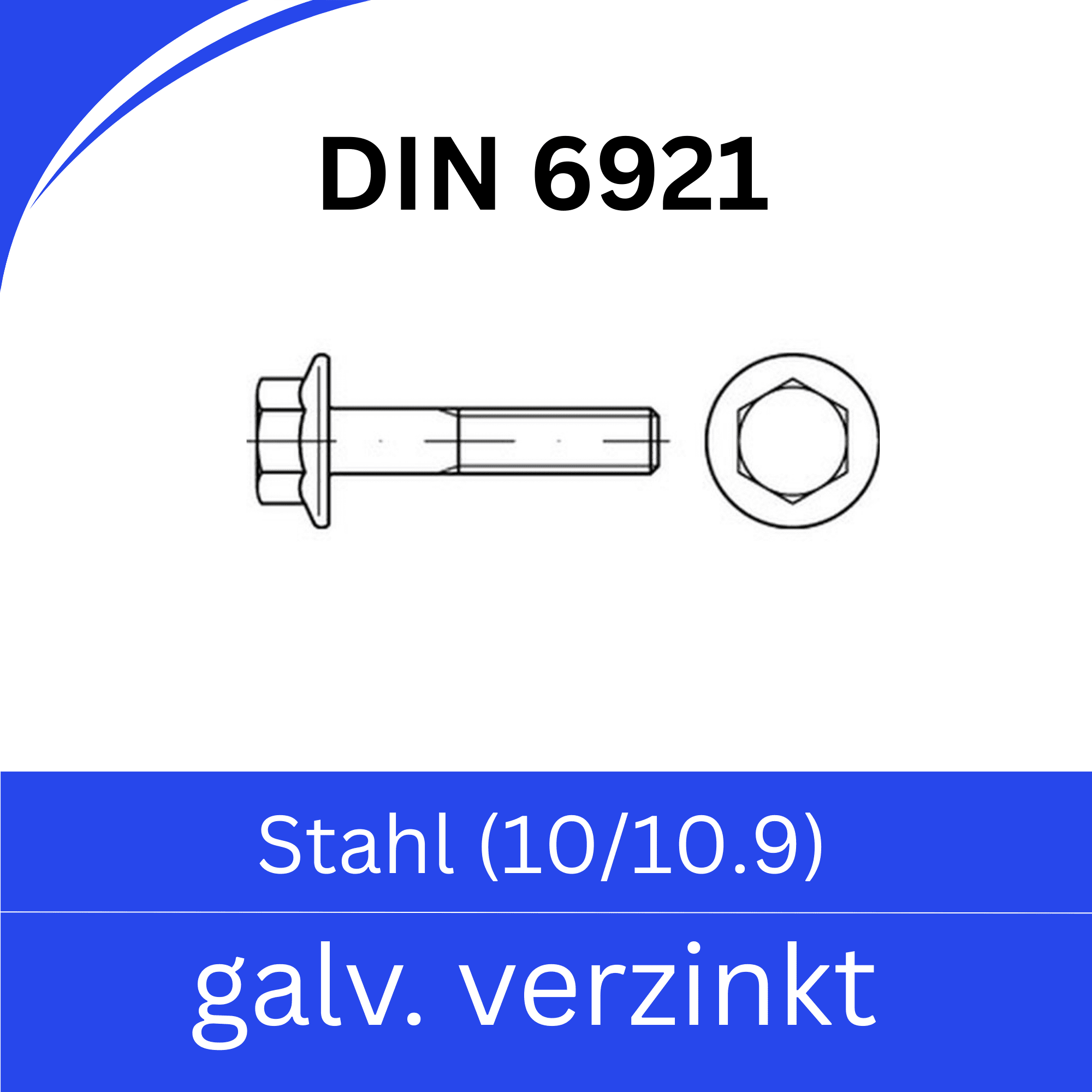

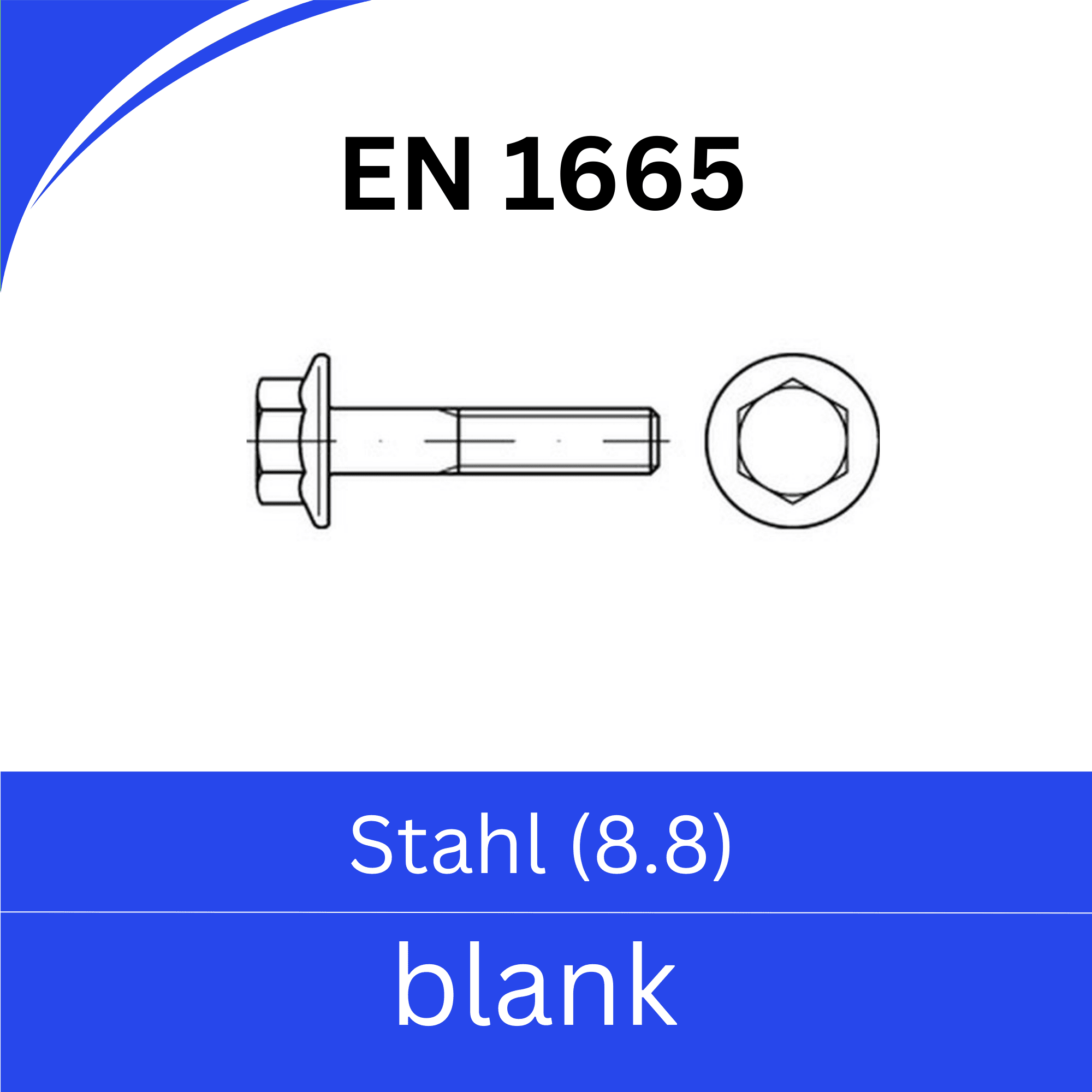

  • Stahl 8.8 – blank / galv. verzinkt
  • Stahl 10.9 – blank / galv. verzinkt

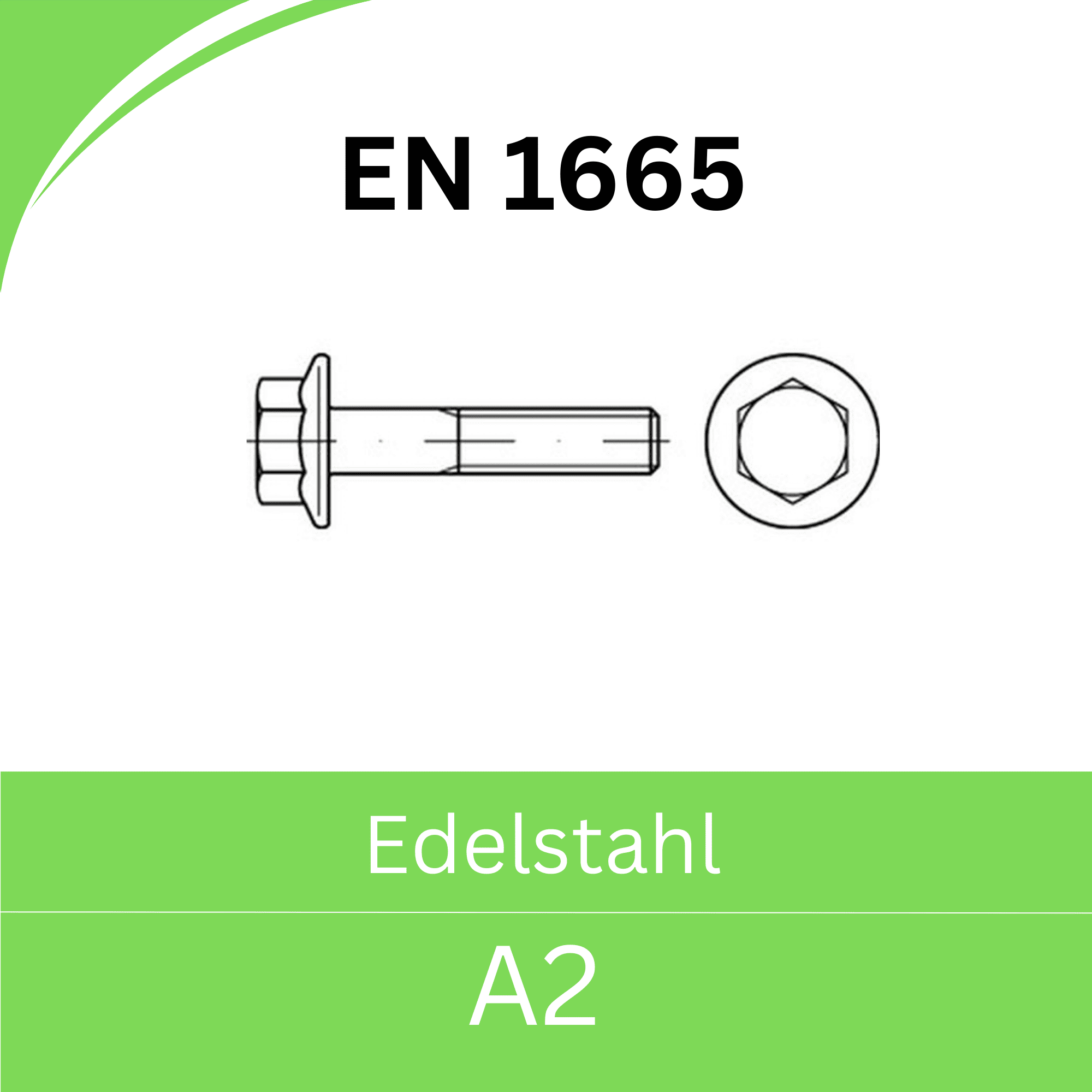

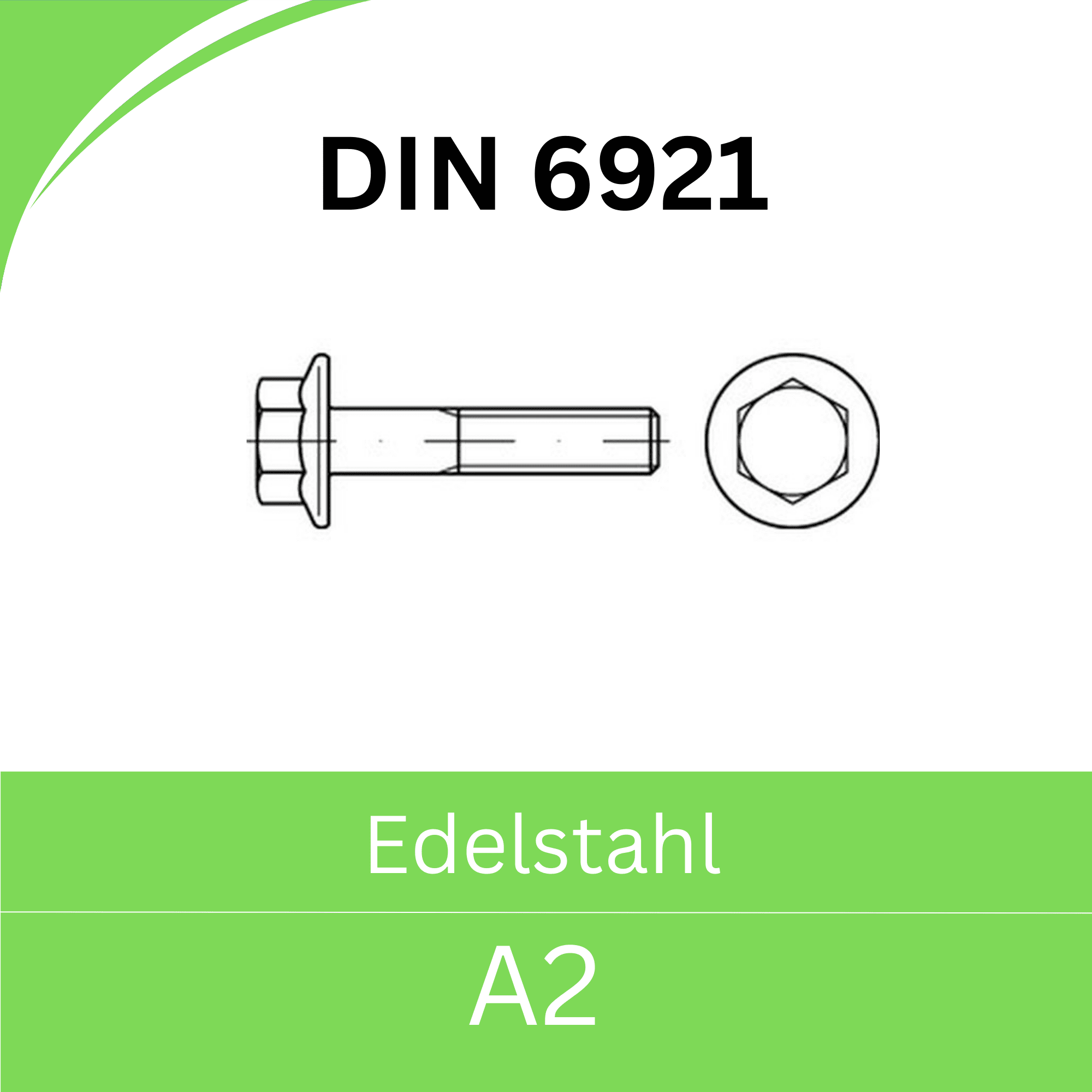

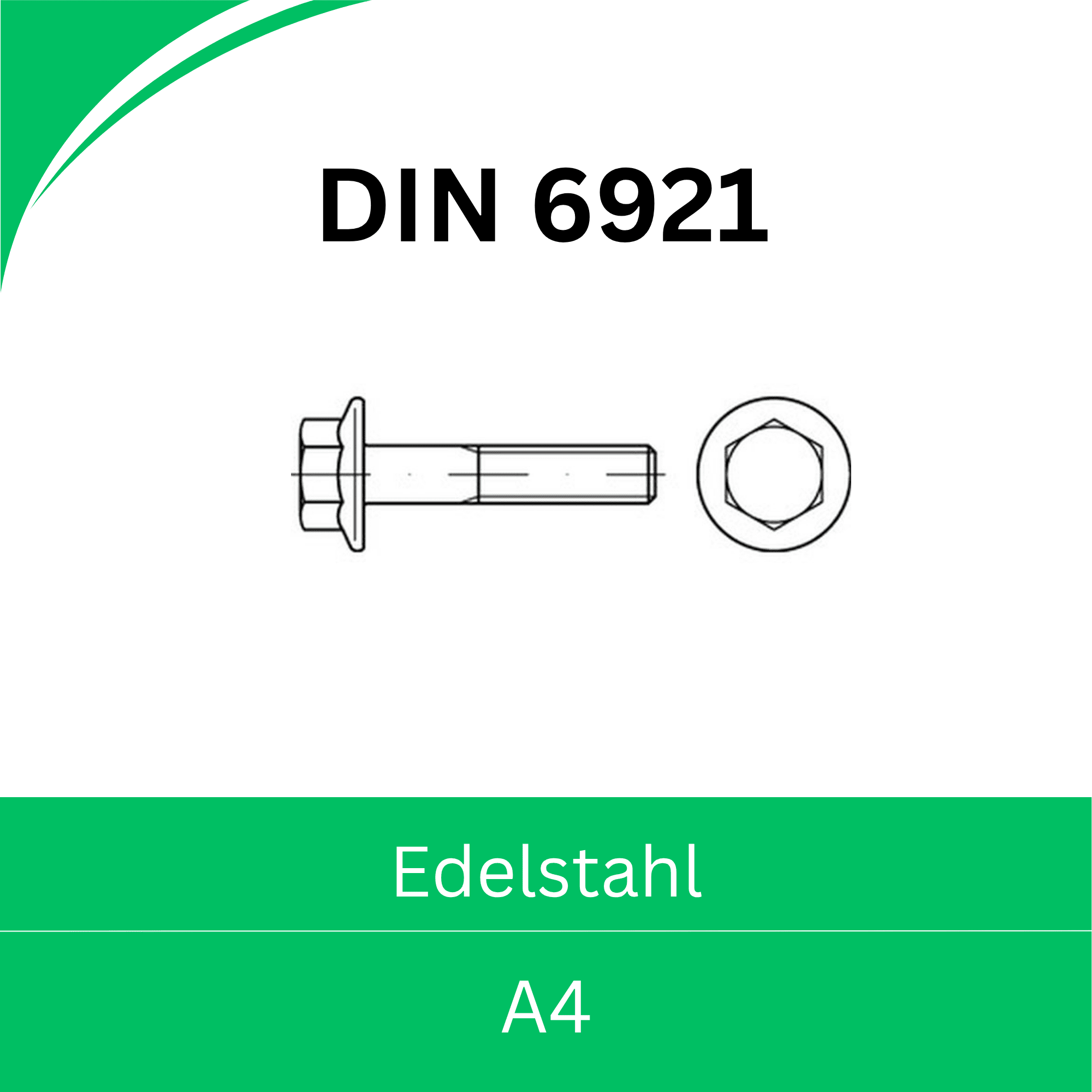

  • Edelstahl A2 / A4

Anwendungsbereiche

  • Maschinenbau und Anlagenbau
  • Stahl- und Metallkonstruktionen
  • Automobil- und Landmaschinenindustrie
  • Montage- und Verbindungstechnik im Außen- und Innenbereich

FAQ – DIN 6921 und EN 1665 Flanschschrauben

Warum wurde DIN 6921 durch EN 1665 ersetzt?
Die EN 1665 ist die europäische Nachfolgenorm mit angepassten Kopfhöhen und Flanschabmessungen, um eine höhere Belastbarkeit und internationale Vergleichbarkeit zu gewährleisten.
Kann ich DIN 6921 und EN 1665 Schrauben mischen?
Grundsätzlich ja – die Unterschiede sind gering. Für sicherheitsrelevante Anwendungen sollte jedoch immer eine Normreihe durchgehend verwendet werden.
Wann sind Flanschschrauben besonders vorteilhaft?
Immer dann, wenn hohe Anpresskräfte ohne separate Unterlegscheibe benötigt werden oder wenn Montagezeit eingespart werden soll.

DIN 6921 / EN 1665 Sechskantschrauben mit Flansch – moderne, effiziente und belastbare Schrauben für präzise Maschinen- und Konstruktionsverbindungen.
