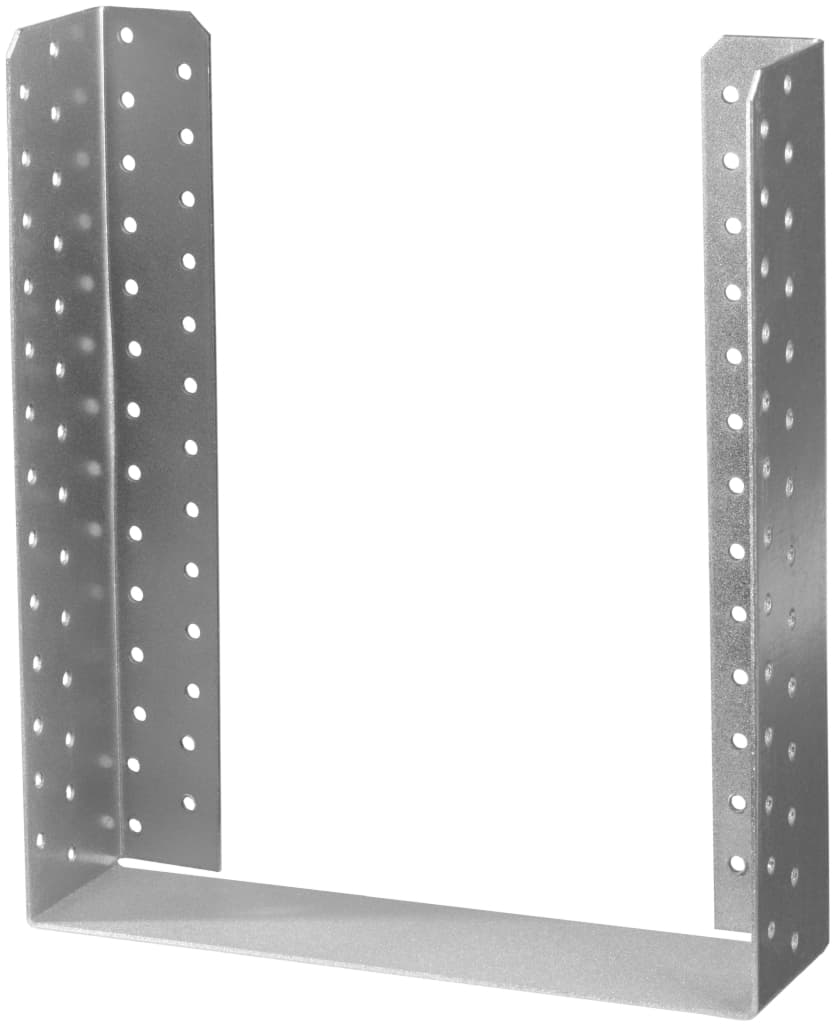

Balkenschuhe Typ 05 EXTRA STARK (Innen & Aussen)
Balkenschuhe Typ 05 – EXTRA STARK & GREENLINE (Innen & Außen)
💡 Gut zu wissen
Typ 05 gehört zur Konstruline für hohe Lasten. Er ist in zwei Materialstärken erhältlich: EXTRA STARK 2,5 mm für maximale Tragfähigkeit und GREENLINE 2,0 mm – ressourcenschonend gefertigt, mit praxisidentischen Bemessungswerten. Beide Varianten gibt es innenliegend (verdeckte Optik) und außenliegend (sehr einfache Montage).
Die Balkenschuhe Typ 05 sind die richtige Wahl für tragende Anschlüsse im Holzbau – vom Nebenträger an den Hauptträger über Pfetten bis zu Auflagerpunkten auf Beton, Stahl oder Mauerwerk. Kombi-Bohrungen ermöglichen die flexible Befestigung; die 2,5-mm- bzw. 2,0-mm-Ausführung bietet hohe Sicherheit, langlebigen Korrosionsschutz und kurze Montagezeiten.
🏗️ Varianten & Einsatz
- EXTRA STARK 2,5 mm: für höchste Lasten, Sanierungen, Auflager mit großen Querschnitten.
- GREENLINE 2,0 mm: umweltschonend produziert, gleiche Bemessungswerte – ideal für Neubau & Serienmontage.
- Außenliegend: offene Bauweise, sehr zugängliche und schnelle Montage.
- Innenliegend: verdeckte Schenkel für saubere Optik bei sichtbaren Konstruktionen.
📏 Größenwahl & Befestigung
- Innenbreite (B): ca. 1–2 mm größer als die reale Balkenbreite wählen (z. B. 80 mm Balken → 82 mm Schuh).
- Standardbreiten: 60, 80, 100, 120, 140, 160, 180, 200 mm (Sondermaße kurzfristig nach Zeichnung).
- Material & Schutz: S 250 GD + Z 275, feuerverzinkt (~20 µm), NKL 2.
- Befestigung: GH-Rillennägel oder GH-Schrauben gemäß ETA; auf Beton/Stahl mit passenden Dübeln/Schrauben über Kombi-Bohrungen.
📄 Produktkatalog (PDF)
Alle Maße, Varianten und Bemessungswerte findest du im Katalog:
