Bild von Balkenschuhe - TOP-K (geringe Einbautiefe)

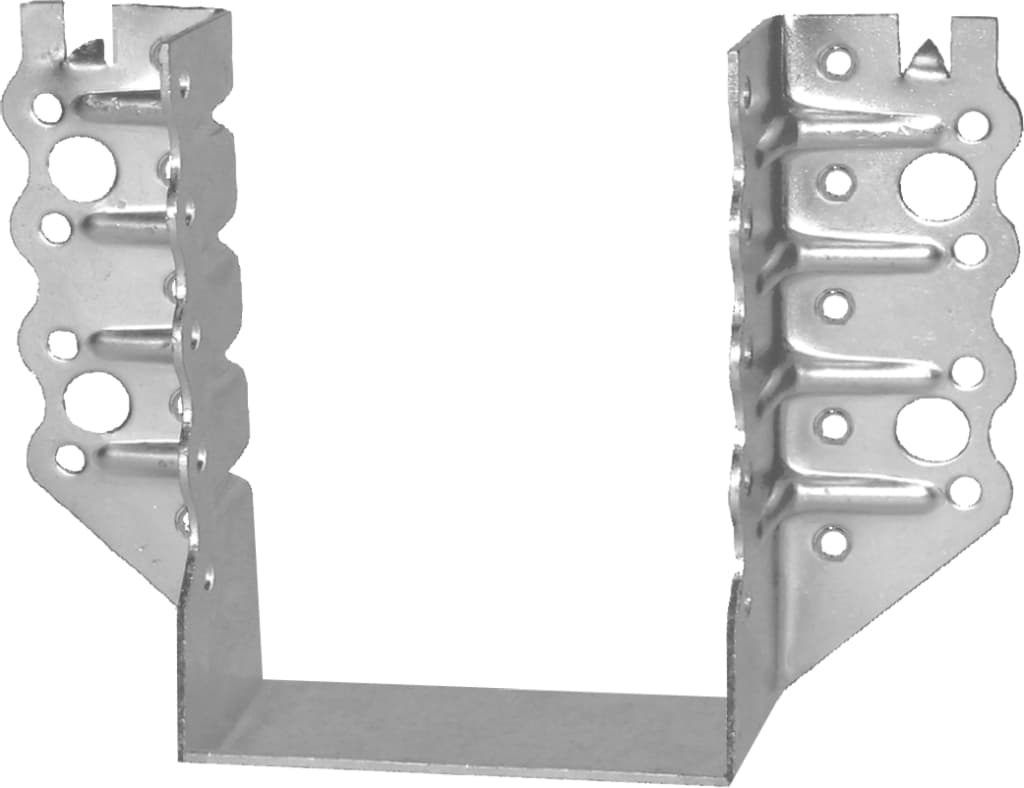

Balkenschuhe - TOP-K (geringe Einbautiefe)

Der Balkenschuh TOP-K wurde speziell für die verdeckte Montage in der Installationsebene entwickelt. Mit einer Einbautiefe von nur 50 mm ist er die ideale Lösung für schlanke Wandaufbauten, Installationsschächte oder kompakte Holzrahmenkonstruktionen. Trotz der geringen Tiefe bietet der TOP-K die volle Tragfähigkeit ohne Einschränkungen und lässt sich schnell, sauber und bündig montieren – ohne Zusatzteile oder aufwendige Anpassungen. Der Balkenschuh ist ETA-zertifiziert nach EN 14545, Made in Germany und perfekt auf GH-Schrauben abgestimmt – eine kompakte, präzise Lösung für beengte Bausituationen.

Geben Sie die erste Bewertung ab

Vergleichen

Fragen?

Weitersagen

Ausführungen:

GH-Balkenschuh TOP-K - 40x110x1,5

2170 100-109 1275

VPE

GH-Balkenschuh TOP-K - 40x110x1,5

"➤Balkenschuh TOP K - 40x110x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1275

3,20 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 40x140x1,5

2170 100-109 1280

VPE

GH-Balkenschuh TOP-K - 40x140x1,5

"➤Balkenschuh TOP K - 40x140x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1280

3,89 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 45x108x1,5

2170 100-109 1285

VPE

GH-Balkenschuh TOP-K - 45x108x1,5

"➤Balkenschuh TOP K - 45x108x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1285

3,20 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 45x138x1,5

2170 100-109 1290

VPE

GH-Balkenschuh TOP-K - 45x138x1,5

"➤Balkenschuh TOP K - 45x138x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1290

3,89 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 48x136x1,5

2170 100-109 1295

VPE

GH-Balkenschuh TOP-K - 48x136x1,5

"➤Balkenschuh TOP K - 48x136x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1295

3,89 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 48x166x1,5

2170 100-109 1300

VPE

GH-Balkenschuh TOP-K - 48x166x1,5

"➤Balkenschuh TOP K - 48x166x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1300

4,58 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 51x105x1,5

2170 100-109 1305

VPE

GH-Balkenschuh TOP-K - 51x105x1,5

"➤Balkenschuh TOP K - 51x105x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1305

3,20 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 51x135x1,5

2170 100-109 1310

VPE

GH-Balkenschuh TOP-K - 51x135x1,5

"➤Balkenschuh TOP K - 51x135x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1310

3,89 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 51x165x1,5

2170 100-109 1315

VPE

GH-Balkenschuh TOP-K - 51x165x1,5

"➤Balkenschuh TOP K - 51x165x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1315

4,58 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

GH-Balkenschuh TOP-K - 51x195x1,5

2170 100-109 1320

VPE

GH-Balkenschuh TOP-K - 51x195x1,5

"➤Balkenschuh TOP K - 51x195x1,5 mm➤Vorteile: • Einbautiefe nur 50 mm • Speziell für verdeckte Montagen in der Installationsebene im Holzrahmenbau (Keine Einschränkung in der Tragfähigkeit) • Ringmarkierung an den Nagellöchern für die schnelle und fachgerechte Teilausnagelung (40 % weniger Nägel) • Durch die Sikken erhalten die Balkenschuhe zusätzlich Stabilität für höchste Ansprüche (auch 2-achsige Beanspruchung) • Zugelassener Anschluss an Holzwerkstoffplatten auch mitten im Gefach • 2-achsige Beanspruchung - Queereinbau (Holz/Holz und Holzwerkstoffplatten/Holz) Hergestellt aus feuerverzinktem Stahlblech. Zu befestigen mit GH-Rillennägeln Ø 4,0 mm oder GH-Schraube oder Dübel (Herstellerangaben)"

Art.-Nr. 2170 100-109 1320

7,10 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

Beschreibung
Bewertungen

Beschreibung

Balkenschuh TOP-K – geringe Einbautiefe für die Installationsebene

Der TOP-K Balkenschuh wurde für die verdeckte Montage in der Installationsebene entwickelt. Mit einer Einbautiefe von nur 50 mm ist er ideal für schlanke Wandaufbauten, Installationsschächte oder beengte Holzrahmenkonstruktionen.

Eigenschaften

Typ: TOP-K – geringe Einbautiefe (50 mm)
Verdeckte Montage in der Installationsebene
Volle Tragfähigkeit ohne Einschränkung
ETA-zertifiziert nach EN 14545
Material: Stahl S250GD + Z275 • Korrosionsschutzklasse NKL 2
Produktion: Made in Germany

Funktion & Anwendung

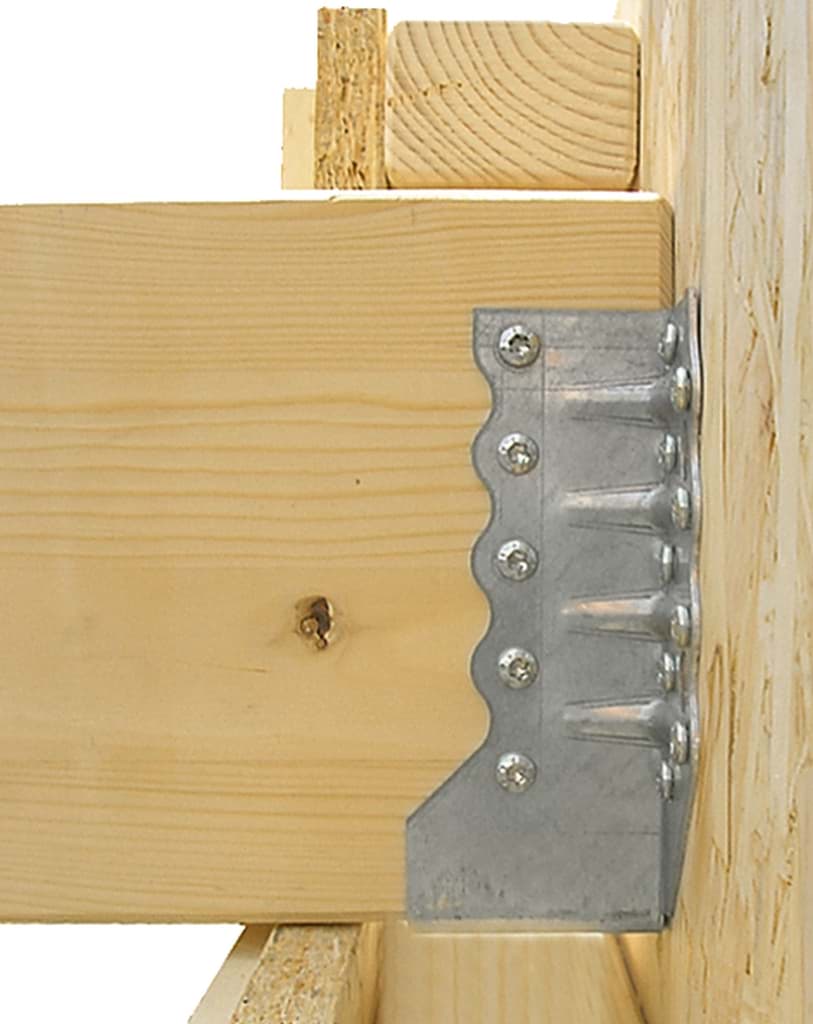

Der Balkenschuh TOP-K eignet sich perfekt für verdeckte Anschlüsse in der Installationsebene und im Holzrahmenbau. Durch seine geringe Tiefe lässt er sich bündig und ohne Zusatzbauteile einbauen. Trotz kompakter Bauweise erreicht er die volle Tragfähigkeit nach ETA EN 14545. Ideal für Anwendungen, bei denen jeder Millimeter zählt – z. B. bei Trockenbauwänden, Leitungsführungen oder modularen Holzsystemen.

Vorteile

Nur 50 mm Einbautiefe – perfekt für schlanke Aufbauten
Verdeckte, saubere Montage ohne Zusatzteile
Volle Tragfähigkeit nach ETA EN 14545
Montage schnell, bündig und präzise
Gefertigt in Deutschland – kompatibel mit GH Schrauben

Produktkatalog (PDF)

Detailwerte, Maße und Bemessungstabellen findest du im aktuellen Produktkatalog:

➜ Produktkatalog Balkenschuhe – TOP-K (geringe Einbautiefe) (PDF)

FAQ – Häufige Fragen

Wofür ist der Balkenschuh TOP-K gedacht?

Für verdeckte Montage in Installationsebenen oder engen Holzrahmenkonstruktionen, bei denen die Einbautiefe auf 50 mm begrenzt ist.

Beeinträchtigt die geringe Tiefe die Tragfähigkeit?

Nein, der TOP-K ist nach ETA EN 14545 geprüft und bietet volle Tragfähigkeit ohne Einschränkungen.

Kann der TOP-K mit GH Schrauben montiert werden?

Ja, die Balkenschuhserie TOP ist optimal auf GH Schrauben abgestimmt und kann mit diesen direkt verschraubt werden.
