Balkenschuhe, Balkenverbinder
🧱 Balkenschuhe & Balkenverbinder – für jede Verbindung die richtige Lösung
💡 Gut zu wissen
Diese Infobox kennzeichnet zusätzliche Fachinformationen. Wo immer du sie im Shop siehst, erhältst du technische Details, Tipps zur Anwendung oder Produktvergleiche – schnell, kompakt und verlässlich.
Balkenschuhe und Balkenverbinder sind das Rückgrat sicherer Holzverbindungen – ob im Holzrahmenbau, Hallenbau oder bei Sanierungen. Je nach Belastung, Einbausituation und Optik unterscheidet man zwischen TOP-Serie, Typ 04 und Typ 05. Jede Ausführung hat ihren idealen Einsatzbereich – vom präzisen Montagehelfer bis zum Schwerlastverbinder.
⚙️ Die Unterschiede auf einen Blick

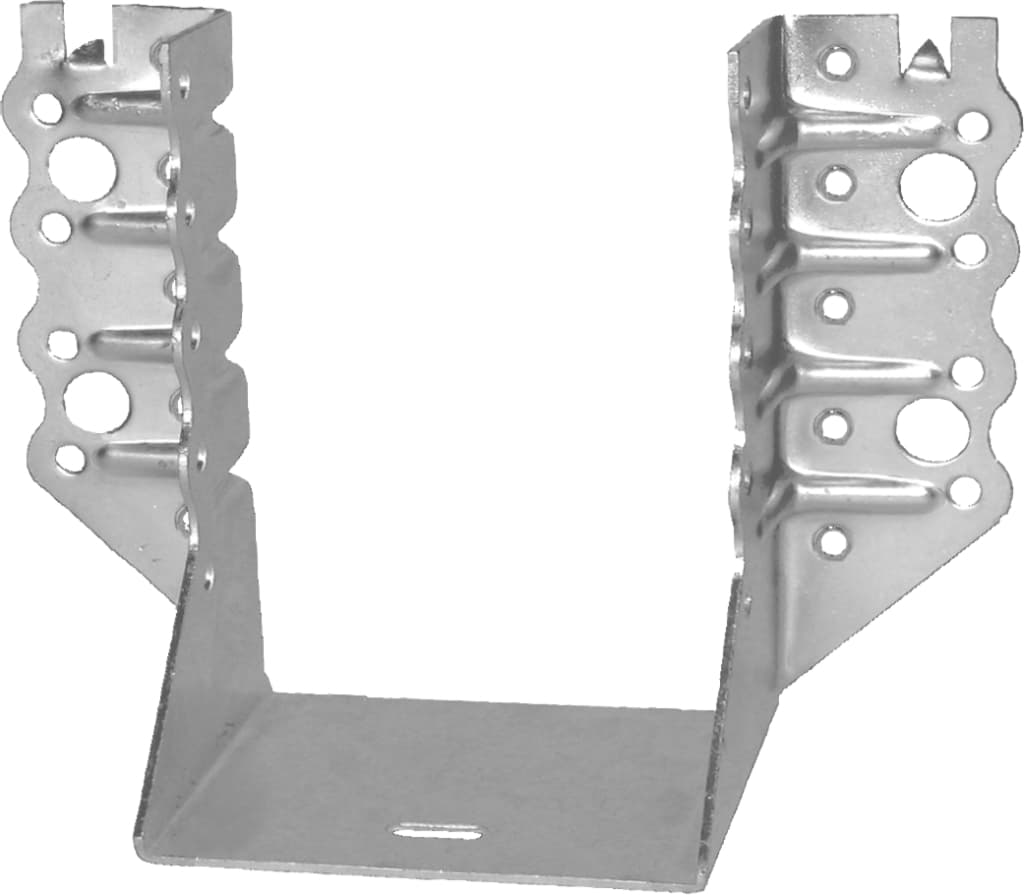

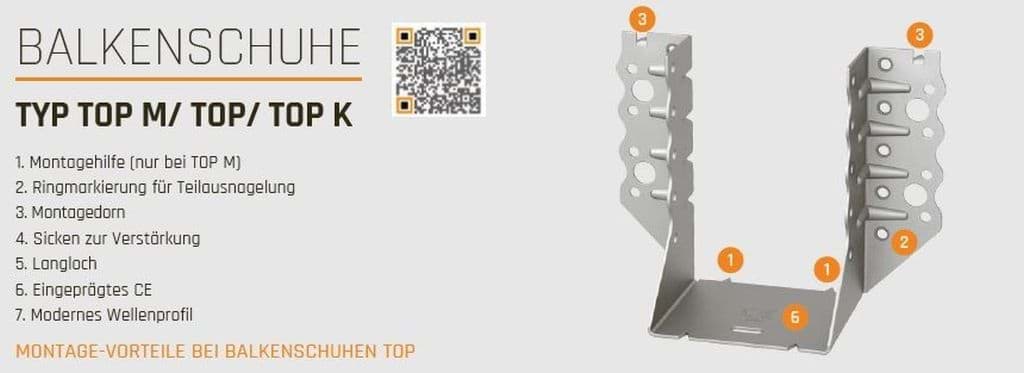

- 🔩 TOP-Serie (TOP, TOP-K, TOP-M): Mit Montagehilfe und Montagedorn für besonders präzise, schnelle und normgerechte Montage – ideal bei sichtbaren Konstruktionen oder Überkopfarbeiten.

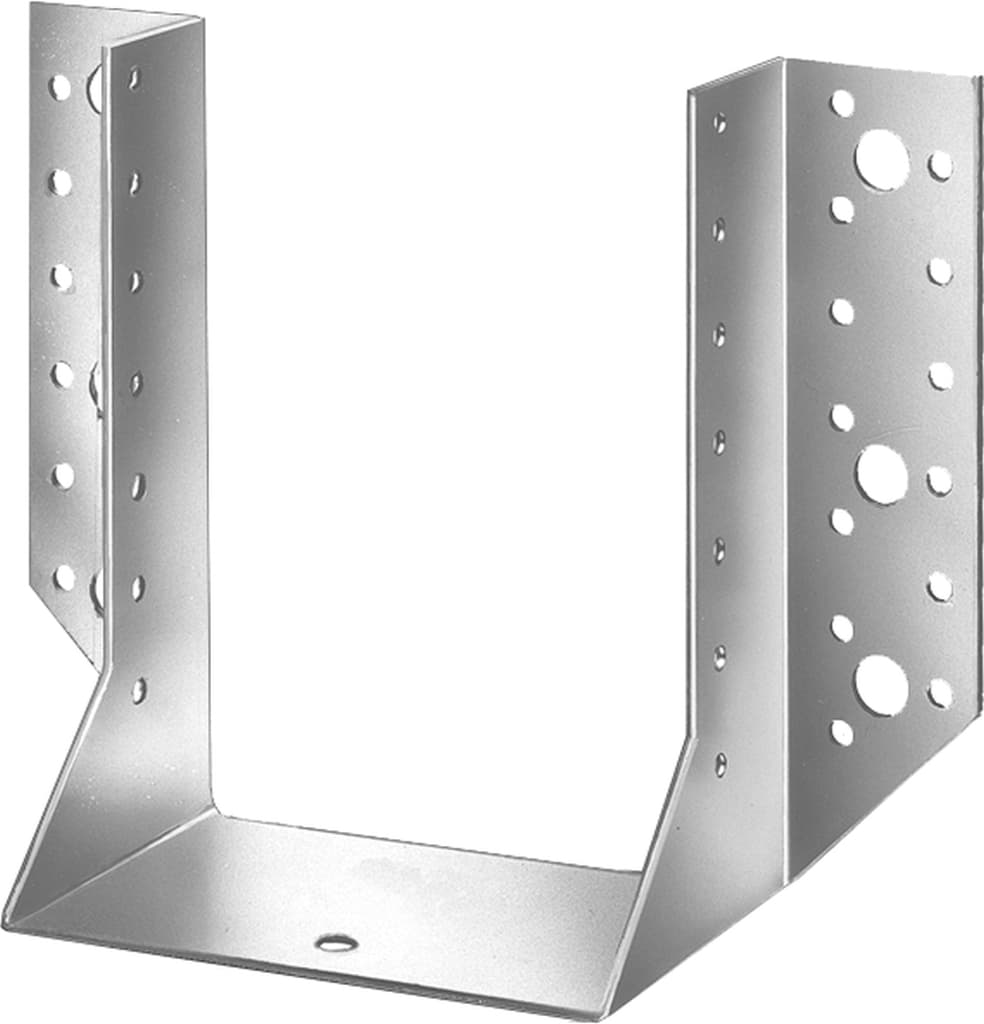

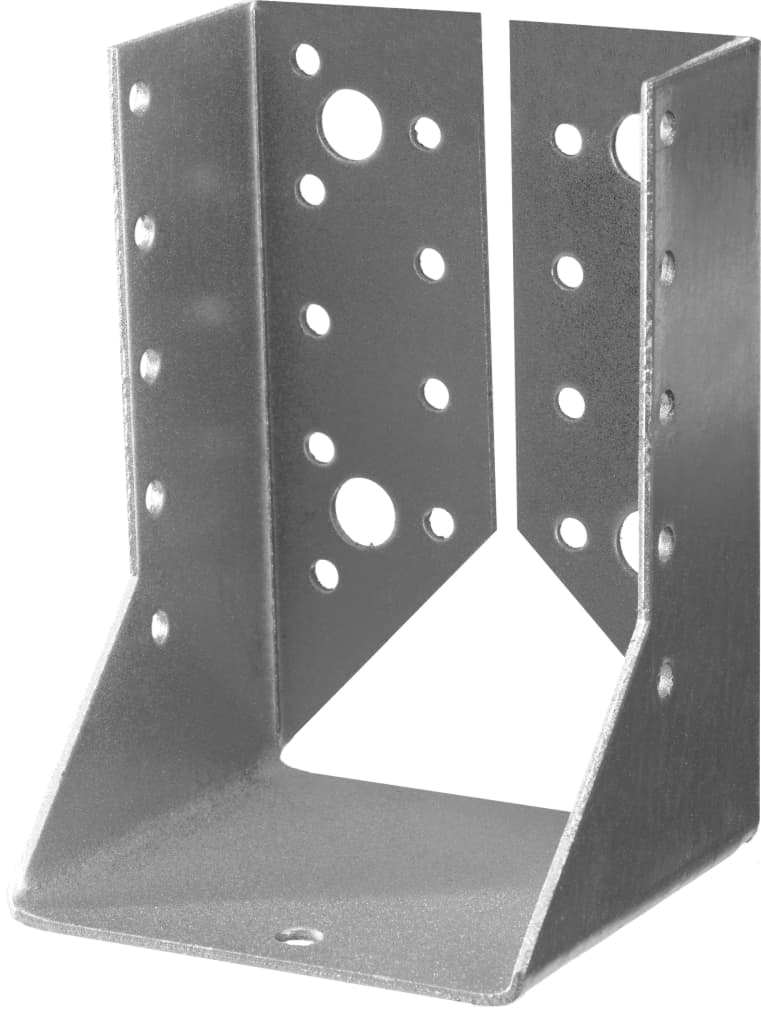

- 🧰 Typ 04: Der bewährte Allrounder für Holz- und Betonanschlüsse – wahlweise mit innen- oder außenliegenden Schenkeln. Perfekt für Standardanwendungen im Dach- und Deckenbau.

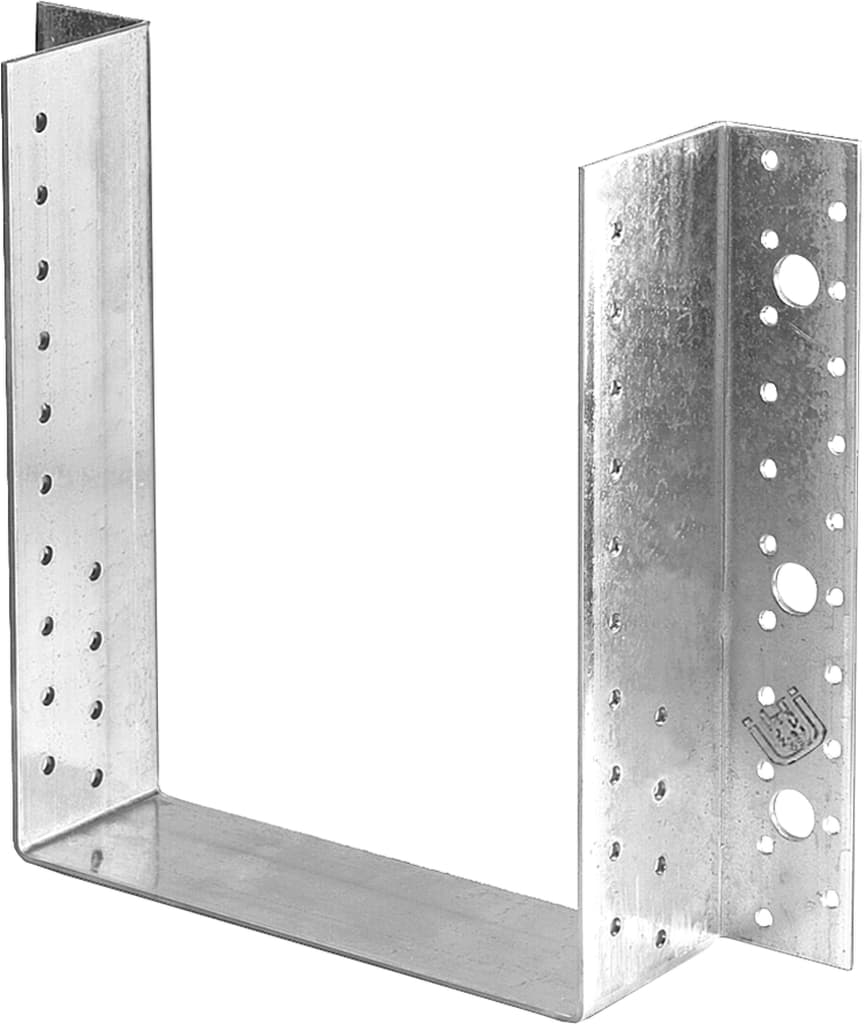

- 🏗️ Typ 05: Teil der Konstruline-Serie – EXTRA STARK (2,5 mm) für hohe Lasten oder GREENLINE (2,0 mm) für nachhaltige Projekte bei gleicher Tragkraft.
🪚 Balkenschuh-Auswahl nach Anwendung
- TOP-M / TOP-K: Für präzise, wiederholbare und saubere Verbindungen im sichtbaren Bereich.
- Typ 04: Für klassische Holz- und Betonverbindungen mit einfacher Montage.
- Typ 05: Für tragende Hauptverbindungen, Auflagerpunkte und Schwerlastanwendungen.
📏 Wie wähle ich die richtige Größe?
Die Abmessung eines Balkenschuhs richtet sich nach der Balkenbreite (Innenmaß B). Sie sollte etwa 1–2 mm größer sein als der anzuschließende Balken – so lässt sich der Schuh leicht montieren und sitzt trotzdem spielfrei.
Beispiel: Ein Balken mit 80 mm Breite → Balkenschuh 82 mm Innenmaß.
- Standardgrößen: 60 mm, 80 mm, 100 mm, 120 mm, 140 mm, 160 mm, 180 mm, 200 mm
- Material: S 250 GD + Z 275, feuerverzinkt (20 µm Zinkschicht)
- Befestigung: GH-Rillennägel oder GH-Schrauben nach ETA
🌿 Fazit – Der passende Balkenschuh für Ihr Projekt
Die TOP-Serie steht für Präzision und Montagekomfort,
der Typ 04 für vielseitige Standardverbindungen,
und der Typ 05 für maximale Tragfähigkeit oder nachhaltige Greenline-Lösungen.
So finden Sie für jede Bauaufgabe die passende Verbindung – sicher, schnell und dauerhaft.
