➤ Kategorie: ISO 7435 Stahl (14H) blank

ISO 7435 Gewindestifte mit Schlitz und Zapfen aus Stahl (14H) entsprechen technisch weitgehend den früher in Deutschland gebräuchlichen DIN 417 Stiften – sie sind jedoch nach internationaler Norm gefertigt. Damit eignen sie sich besonders für Anwendungen mit internationalem Bezug oder bei Maschinen und Geräten, die nach globalen Standards ausgelegt sind. Die blanke Ausführung aus Stahl (14H) bietet eine wirtschaftliche Lösung für präzise Fixierungen im Innenbereich, jedoch ohne Korrosionsschutz.

Geben Sie die erste Bewertung ab

Vergleichen

Fragen?

Weitersagen

Ausführungen:

ISO 7435 14H M 3x6 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0030006 (100)

VPE

ISO 7435 14H M 3x6 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 3 x 6 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,5 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0030006 (100)

13,65 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 3x5 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0030005 (100)

VPE

ISO 7435 14H M 3x5 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 3 x 5 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,5 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0030005 (100)

20,90 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 3x8 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0030008 (100)

VPE

ISO 7435 14H M 3x8 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 3 x 8 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,5 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0030008 (100)

14,05 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 3x10 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0030010 (100)

VPE

ISO 7435 14H M 3x10 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 3 x 10 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,5 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0030010 (100)

17,74 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 3x12 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0030012 (100)

VPE

ISO 7435 14H M 3x12 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 3 x 12 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,5 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0030012 (100)

18,59 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 4x6 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0040006 (100)

VPE

ISO 7435 14H M 4x6 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 4 x 6 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,7 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0040006 (100)

23,12 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 4x5 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0040005 (100)

VPE

ISO 7435 14H M 4x5 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 4 x 5 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,7 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0040005 (100)

28,87 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 4x8 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0040008 (100)

VPE

ISO 7435 14H M 4x8 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 4 x 8 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,7 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0040008 (100)

14,49 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 4x12 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0040012 (100)

VPE

ISO 7435 14H M 4x12 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 4 x 12 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,7 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0040012 (100)

19,68 €

inkl. MwSt. zzgl. Versandkosten

Merken

ISO 7435 14H M 4x16 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

1020 1179 0040016 (100)

VPE

ISO 7435 14H M 4x16 (blank) Gew. Stifte mit Schl. und mit Zapfen - Pkg. (100)

ISO 7435 14 H Gewindestifte mit Schlitz und Zapfen Abmessung: M 4 x 16 / Diese Gewindestifte mit Schlitz & Zapfen liefern wir im Werkstoff: Stahl 14 H sowie der Oberfläche: unveredelt, blank. Bei dem Gewinde handelt es sich um ein metrisches Regelgewinde mit einer Gewindesteigung von: 0,7 mm ➤ umgangssprachlich werden sie gerne auch Zapfenstifte genannt ➤ Info: Veränderungen zwischen DIN & ISO-Norm: keine gravierenden Änderungen.

Art.-Nr. 1020 1179 0040016 (100)

16,84 €

inkl. MwSt. zzgl. Versandkosten

Merken

Beschreibung
Bewertungen

Beschreibung

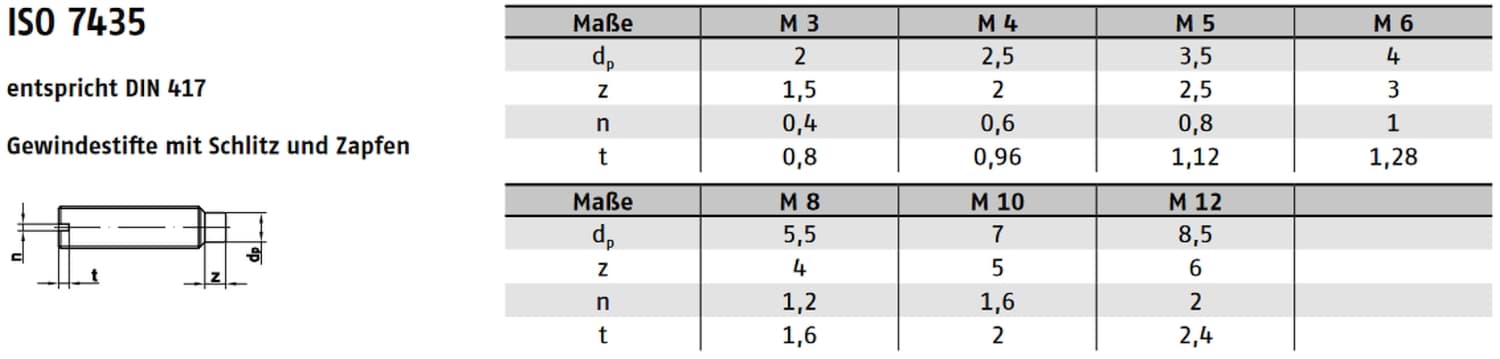

ISO 7435 – Gewindestifte mit Schlitz & Zapfen (Stahl 14H, blank)

Gewindestifte nach ISO 7435 aus Stahl der Güte 14H in blanker Ausführung sind präzise Verbindungselemente zur axialen Fixierung und Bauteilausrichtung. Die Bauform entspricht weitgehend der früheren Norm DIN 417, ist jedoch nach internationaler ISO-Norm gefertigt. Ideal für Anwendungen mit globalem Standardbezug oder bei Konstruktionen nach internationalen Vorgaben.

Unterschiede DIN 417 vs. ISO 7435

ISO 7435 = Internationale Nachfolgenorm von DIN 417
Maße weitgehend gleich, jedoch geringfügige Normtoleranzabweichungen möglich
ISO-Norm bevorzugt bei Export, Maschinenbau nach internationalen Standards
DIN 417 ist national, ISO 7435 weltweit gültig

Eigenschaften

Norm: ISO 7435 (ehemals DIN 417)
Werkstoff: Stahl (Güte 14H), blank
Schlitz für einfache Montage
Zapfen für exakte axiale Führung
Kostengünstige Lösung für Innenanwendungen

Werkstoff & Oberfläche

Die Stifte bestehen aus blankem Stahl (14H) ohne zusätzliche Beschichtung. Sie sind nicht korrosionsbeständig und sollten daher ausschließlich im trockenen Innenbereich verwendet werden. Für feuchte oder außenliegende Bereiche empfiehlt sich eine verzinkte oder Edelstahl-Variante.

Funktion & Aufbau

Der Schlitz ermöglicht eine einfache Montage mittels Schraubendreher. Der Zapfen dient der exakten Bauteilzentrierung, wodurch der Stift ideal zur präzisen Fixierung und Montage in Vorrichtungen und Maschinen geeignet ist.

Anwendungsbereiche

Einsatz im Maschinen- und Vorrichtungsbau, bei Ausrichtungen sowie in der Montagepräzision. Besonders empfehlenswert bei Exportkonstruktionen oder technischen Spezifikationen, die nach ISO-Norm gefordert sind.

Normen & Qualität

Die Stifte werden nach ISO 7435 gefertigt. Diese ersetzt technisch DIN 417, kann jedoch geringfügig andere Toleranzbereiche oder Maßkennzeichnungen verwenden. Funktion und Einsatzbereich sind identisch – ISO ist jedoch international anerkannt.

FAQ – häufige Fragen zu ISO 7435 Gewindestiften

Was ist der Unterschied zwischen DIN 417 und ISO 7435?

DIN 417 ist die nationale deutsche Norm, ISO 7435 die internationale Nachfolgenorm. Die Maße sind nahezu identisch, aber ISO deckt internationale Anforderungen ab.

Wann sollte ISO statt DIN verwendet werden?

Wenn Produkte exportiert werden oder Konstruktionen nach internationalen Standards ausgelegt sind. Auch bei global tätigen Kunden wird häufig ISO bevorzugt.

Eignet sich die blanke Stahlvariante für den Außenbereich?

Nein – blanker Stahl ist nicht korrosionsbeständig. Im Außen- oder Feuchtbereich Edelstahl empfehlen.

ISO 7435 Gewindestifte Stahl (14H) blank – wirtschaftliche Fixierungslösung nach internationaler Norm für präzise Positionierung im Maschinen- und Vorrichtungsbau bei trockenen Innenanwendungen.
