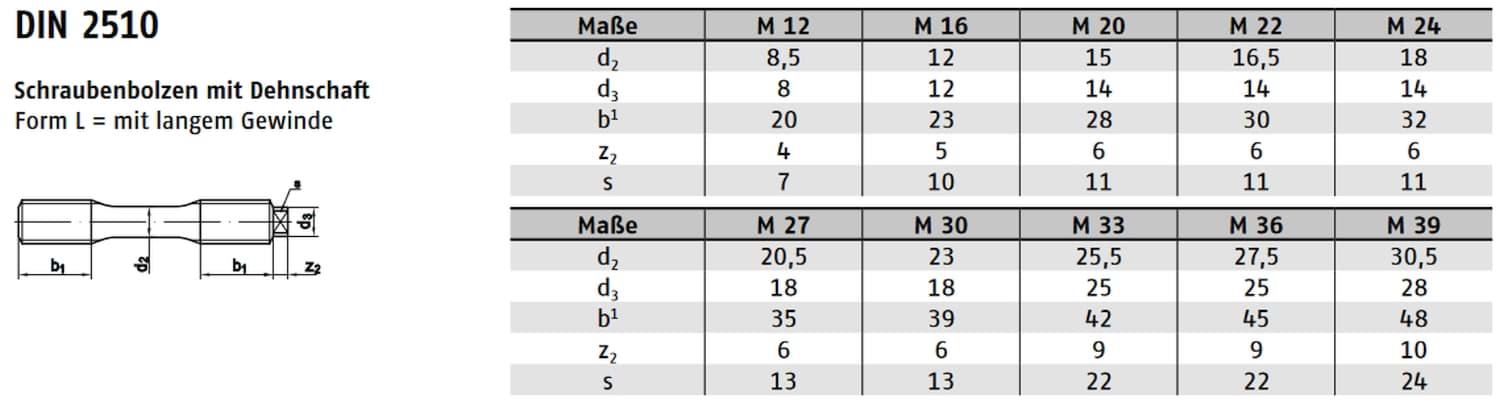

DIN 2510 Dehnschrauben – Schraubbolzen mit Dehnschaft (1.7218 / 1.7711)
Dehnschrauben nach DIN 2510 mit langem, schlankem Dehnschaft aus Stahl (Werkstoffe 1.7218 oder 1.7711) gewährleisten eine elastisch federeartige Verbindung, die auch unter temperatur- oder vibrationsbedingten Belastungen standhält. Sie bieten eine sichere, temperatur- und belastungsbeständige Verbindungslösung für Maschinenbau, Anlagenbau oder druckbeanspruchte Verbindungen. Der Dehnschaft absorbiert Setz- und Längenänderungen, was die Vorspannung konstant hält und ein Lockern der Verbindung verhindert.
Eigenschaften
- Norm: DIN 2510
- Werkstoff: 1.7218 oder 1.7711 Stahl
- Oberfläche / Ausführung: blank oder nach Kundenangabe
- Besondere Form / Ausführung: Dehnschaft – reduzierter, längerer Schaft ohne Gewinde
- Typische technische Stärke: elastische Vorspannung, hohe Zug- und Scherfestigkeit, temperatur- und vibrationsbeständig
Werkstoff & Oberfläche
Die verwendeten Stähle 1.7218 bzw. 1.7711 sind hochfeste Werkstoffe, die für anspruchsvolle Anwendungen geeignet sind. Durch den gezielten Einsatz dieser Werkstoffe werden hohe Zugfestigkeit und Dauerfestigkeit erreicht – wichtig bei dynamischen Lasten, Temperaturwechsel oder Schwingungen. Oberfläche und Wärmebehandlung können je nach Kundenanforderung angepasst werden, um Korrosionsschutz und Lebensdauer zu optimieren.
Funktion & Aufbau Die Dehnschraube besitzt einen längeren, schlankeren Schaft (Dehnschaft), der unter Anziehen der Mutter elastisch gedehnt wird. Dies erzeugt eine gleichmäßige Vorspannung, die Setzverluste minimiert und ein Lockern der Verbindung verhindert. Durch die Elastizität bleibt die Schraubverbindung auch bei Temperaturänderungen oder wechselnder Belastung sicher vorgespannt. Die Geometrie – Schaftlänge mindestens das 2–4-fache des Gewindedurchmessers – und der reduzierte Schaftdurchmesser sind entscheidend für die elastische Funktion. :contentReference[oaicite:1]{index=1}
Anwendungsbereiche
Dehnschrauben nach DIN 2510 werden eingesetzt im Maschinenbau, Anlagenbau, Motorenbau, Druckbehälterbau, Energie- und Kraftwerksbau sowie überall dort, wo Verbindungen Temperaturschwankungen, Druck, Vibrationen oder wechselnden Lasten ausgesetzt sind. Besonders geeignet sind sie für Verbindungen, bei denen konstante Vorspannung und hohe Betriebssicherheit gefordert sind. :contentReference[oaicite:2]{index=2}
Norm & Qualität
DIN 2510 legt die Form, Maße und Anforderungen für Schraubbolzen mit reduziertem Schaft (Dehnschaft) fest, inklusive Mindestlänge des Schaftes, Gewindeabmessungen und Übergangsradien. Diese Norm gewährleistet standardisierte Qualität, Austauschbarkeit und sichere Verbindungseigenschaften unter Belastung. :contentReference[oaicite:3]{index=3}
Werkstoffunterschiede: 1.7218 vs. 1.7711
Werkstoff 1.7218 ist ein vergüteter legierter Stahl mit guter Kombination aus Zugfestigkeit und Zähigkeit – geeignet für allgemeine Maschinen- und Anlagenbaubedürfnisse. Werkstoff 1.7711 dagegen bietet meist höhere temperatur- und verschleißbeständige Eigenschaften und wird eingesetzt, wenn erhöhte Anforderungen an Dauerfestigkeit, Temperaturwechsel oder zyklische Belastung bestehen. Die Wahl des Werkstoffs richtet sich nach Einsatzbedingungen: 1.7218 für Standardanwendungen, 1.7711 für anspruchsvolle, hochbeanspruchte Verbindungen.
FAQ – häufige Fragen
Warum sollte ich eine Dehnschraube statt einer Standard-Schraube einsetzen?
Welche Bedeutung hat der Werkstoff (1.7218 vs. 1.7711)?
Was passiert wenn der Dehnschaft zu kurz ausgeführt ist?
DIN 2510 Dehnschrauben – Schraubbolzen mit Dehnschaft (1.7218 / 1.7711) – die zuverlässige, temperatur- und vibrationsresistente Verbindungslösung für Maschinenbau, Anlagenbau und hoch belastete Schraubverbindungen.
