Highlights

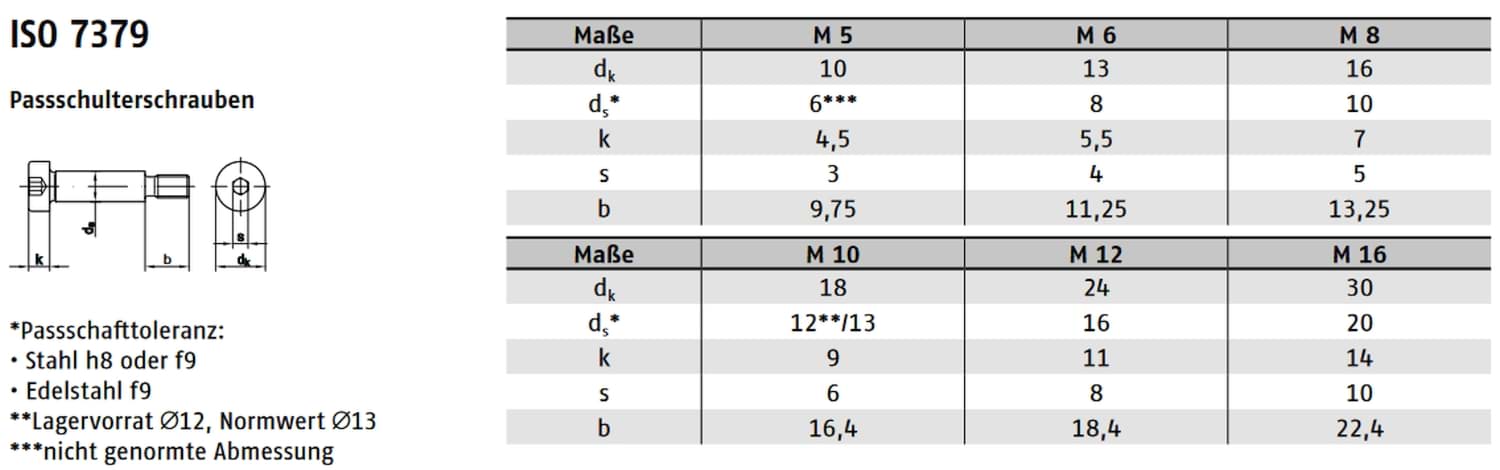

• Norm: DIN 7379 / ISO 7379
• Material: Edelstahl A2 (rostbeständig)
• Schultertoleranzen: h8 oder f9
• Hohe Maßhaltigkeit & Führungspräzision
• Ideal für feuchte / korrosive Umgebungen
• Für Positionierung, Führung & Lagerung

Material & Eigenschaften

Durch den Einsatz von Edelstahl A2 sind diese Passschrauben besonders korrosionsbeständig und auch in feuchten, industriellen oder chemisch moderat belasteten Umgebungen langfristig stabil. Der präzisionsgeschliffene Schaft gewährleistet reproduzierbare Passgenauigkeit und zuverlässige Führungsqualität.

Funktion & Aufbau

Die Schraube besteht aus einem präzise geschliffenen Schulterschaft, der das Bauteil führt, sowie einem metrischen Gewinde, das ausschließlich zur axialen Fixierung dient. Dadurch entsteht eine definierte, spielfreie Führung, die eine normale Schraube konstruktiv nicht leisten kann.

h8 vs. f9 – technische Unterschiede & Anwendungswahl

h8 beschreibt eine hochpräzise, eng tolerierte Führungspassung, ideal für spielfreie Verbindungen zusammen mit Bohrungen der Klassen H7/H8/H9. Sie wird eingesetzt, wenn Bauteile:

• präzise geführt
• zentriert gelagert
• wiederholgenau positioniert
• oder mit minimalem Spiel montiert werden müssen

f9 weist ein größeres, montagefreundlicheres Spiel auf. Die Führung bleibt funktional, jedoch weniger streng. f9 (teilweise durch f8/f7 ersetzt) wird gewählt, wenn:

• Montage erleichtert werden soll
• toleranzbedingt mehr Spiel zulässig ist
• Bauteile nicht absolut spielfrei geführt werden müssen

Kurzvergleich:

• h8: eng, präzise, minimale Toleranz → höchste Genauigkeit
• f9: weiter, montagefreundlich → funktionale Führung
• A2-Ausführung: langlebige Korrosionsbeständigkeit

Damit ermöglicht DIN 7379 eine optimale Abstimmung zwischen Führungspräzision und Montagetoleranzen – je nach Funktionsanforderung der Baugruppe.

Einsatzbereiche

Typische Anwendungen finden sich in Automatisierungssystemen, Präzisionsvorrichtungen, Robotik, Mess- & Lehrenbau, Maschinenbau sowie überall dort, wo eine korrosionsbeständige, präzise Führung erforderlich ist.

Qualität & Normen

Gefertigt nach DIN / ISO 7379 entsprechen diese Schrauben den hohen Anforderungen an Maßhaltigkeit, Formgenauigkeit und Oberflächenbeschaffenheit. Jede Schulterpassschraube ist auf Präzision und Rundlauf geprüft.
