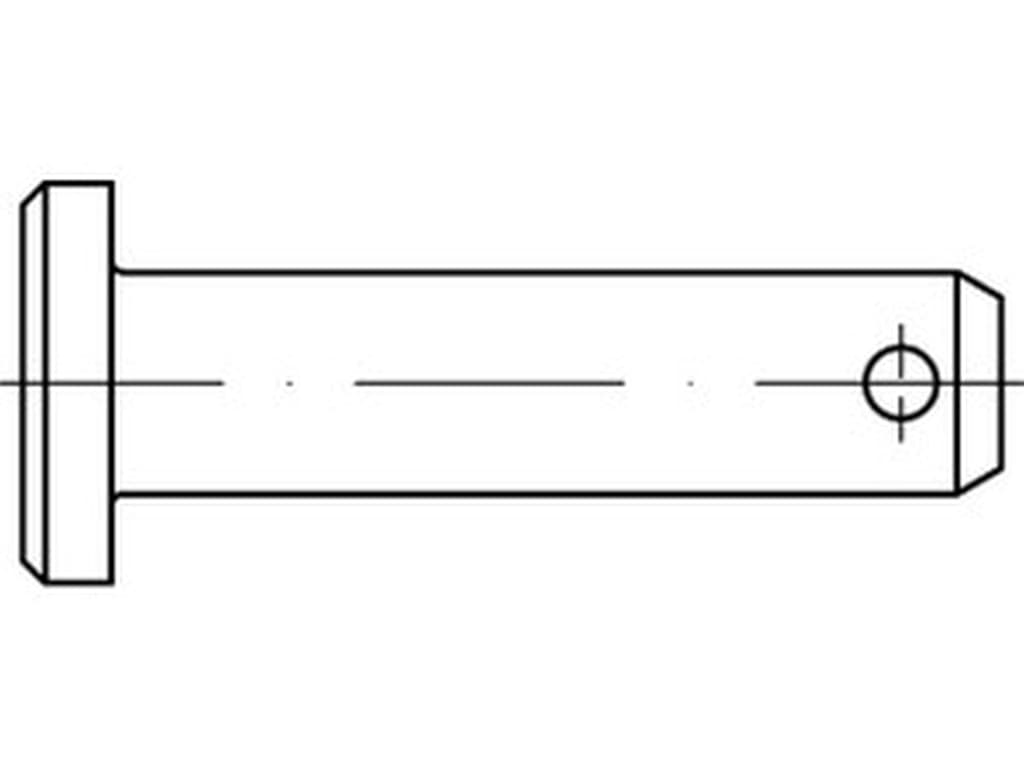

Bild von ✦ DIN 1444 ➤ Splintbolzen mit Kopf (ISO 2341)

✦ DIN 1444 ➤ Splintbolzen mit Kopf (ISO 2341)

Splintbolzen mit Kopf nach DIN 1444 aus verzinktem Stahl dienen zur sicheren Fixierung und Lagerung von Bauteilen. Sie verfügen über einen zylindrischen Schaft mit Kopf und Querbohrung, in die ein Splint oder Federstecker eingesetzt wird. Die Verzinkung sorgt für Korrosionsschutz und macht diese Bolzen ideal für mechanische Verbindungen im Maschinen- und Fahrzeugbau sowie in der Land- und Forsttechnik.

Geben Sie die erste Bewertung ab

Vergleichen

Fragen?

Weitersagen

Ausführungen:

DIN 1444 St. B 8 h11x20x16,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

1640 653 0080020 (100)

VPE

DIN 1444 St. B 8 h11x20x16,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 8 x 20/16,5

Art.-Nr. 1640 653 0080020 (100)

53,88 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 8 h11x24x20,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

1640 653 0080024 (100)

VPE

DIN 1444 St. B 8 h11x24x20,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 8 x 24/20,5

Art.-Nr. 1640 653 0080024 (100)

45,45 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 8 h11x25x21,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

1640 653 0080025 (100)

VPE

DIN 1444 St. B 8 h11x25x21,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 8 x 25/21,5

Art.-Nr. 1640 653 0080025 (100)

44,89 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 8 h11x30x26,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

1640 653 0080030 (100)

VPE

DIN 1444 St. B 8 h11x30x26,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 8 x 30/26,5

Art.-Nr. 1640 653 0080030 (100)

87,00 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 8 h11x35x31,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

1640 653 0080035 (100)

VPE

DIN 1444 St. B 8 h11x35x31,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 8 x 35/31,5

Art.-Nr. 1640 653 0080035 (100)

70,47 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 8 h11x50x46,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

1640 653 0080050 (100)

VPE

DIN 1444 St. B 8 h11x50x46,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (100)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 8 x 50/46,5

Art.-Nr. 1640 653 0080050 (100)

72,72 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 10 h11x25x20,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

1640 653 0100025 (10)

VPE

DIN 1444 St. B 10 h11x25x20,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 10 x 25/20,5

Art.-Nr. 1640 653 0100025 (10)

7,85 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 10 h11x30x25,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

1640 653 0100030 (10)

VPE

DIN 1444 St. B 10 h11x30x25,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 10 x 30/25,5

Art.-Nr. 1640 653 0100030 (10)

8,75 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 10 h11x35x30,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

1640 653 0100035 (10)

VPE

DIN 1444 St. B 10 h11x35x30,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 10 x 35/30,5

Art.-Nr. 1640 653 0100035 (10)

8,58 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

DIN 1444 St. B 10 h11x40x35,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

1640 653 0100040 (10)

VPE

DIN 1444 St. B 10 h11x40x35,5 , m. Splintloch (galv. verzinkt) Bolzen mit Kopf - Pkg. (10)

DIN 1444 Stahl Form B galvanisch verzinkt Bolzen mit Kopf, mit Splintloch mit Toleranzfeld h11 für Bolzen Ø Abmessung: B 10 x 40/35,5

Art.-Nr. 1640 653 0100040 (10)

9,12 €

inkl. MwSt. zzgl. Versandkosten

Interne Notiz zur Position an uns

Merken

Beschreibung
Bewertungen

Beschreibung

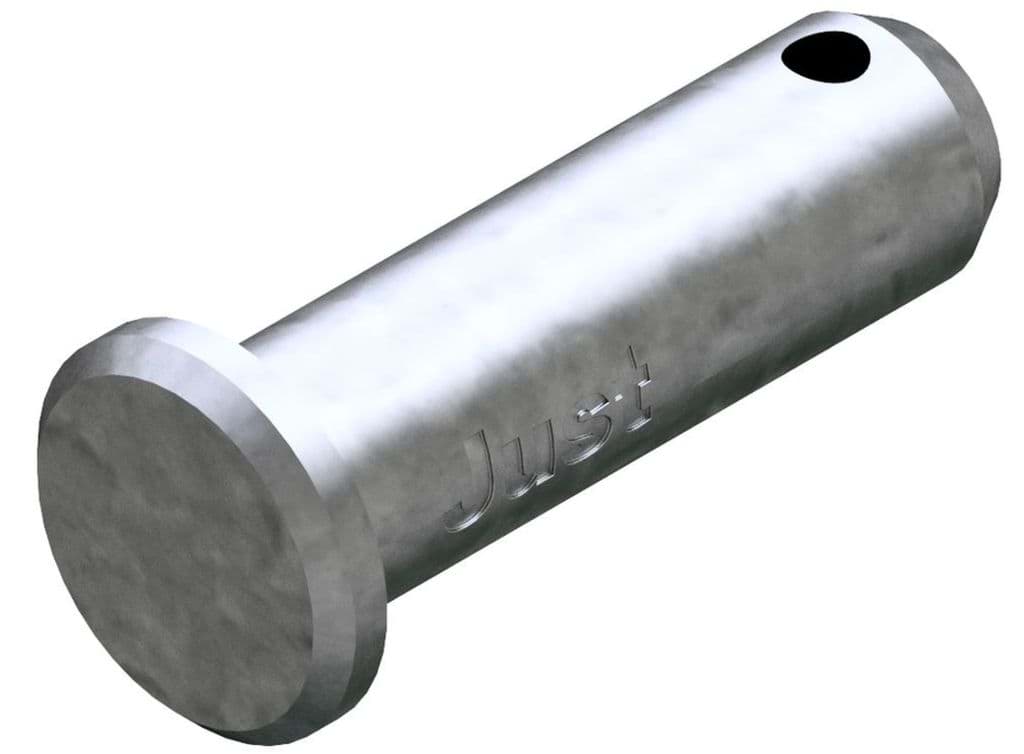

Splintbolzen mit Kopf DIN 1444 Stahl verzinkt

Splintbolzen nach DIN 1444 aus verzinktem Stahl verfügen über einen Kopf und eine Querbohrung zur Aufnahme eines Splints oder Federsteckers. Sie ermöglichen eine sichere Fixierung oder Lagerung von Bauteilen und eignen sich hervorragend für Anwendungen im Maschinen- und Fahrzeugbau sowie in der Land- und Forsttechnik. Die verzinkte Oberfläche bietet zusätzlichen Korrosionsschutz.

Eigenschaften

Norm: DIN 1444
Werkstoff: Stahl
Oberfläche: verzinkt
Form: mit Kopf und Querbohrung
Sicherung: mit Splint oder Federstecker

Werkstoff & Oberfläche

Verzinkter Stahl bietet gute mechanische Festigkeit und Grundkorrosionsschutz. Die Beschichtung schützt vor Rost bei normaler Außen- oder Innenanwendung. Für stark korrosive Umgebungen oder Langzeit-Outdoor-Einsatz sind Edelstahlvarianten empfehlenswert.

Funktion & Aufbau

Der Splintbolzen wird durch eine Bohrung oder Lagerstelle geführt. Die Querbohrung ermöglicht die Sicherung mittels Splint, Federstecker oder Knebel. Der Kopf verhindert das Durchrutschen und dient zur axialen Positionierung. Ideal für bewegliche Verbindungen, Achslagern und lösbare Sicherungen.

Anwendungsbereiche

Typische Einsatzbereiche sind Maschinen- und Anlagenbau, Fahrzeugtechnik, Anhängerbau, Land- und Forstwirtschaft sowie Montage- und Konstruktionstechnik. Besonders geeignet für lösbare Verbindungen mit wiederkehrender Sicherung.

Norm & Qualität

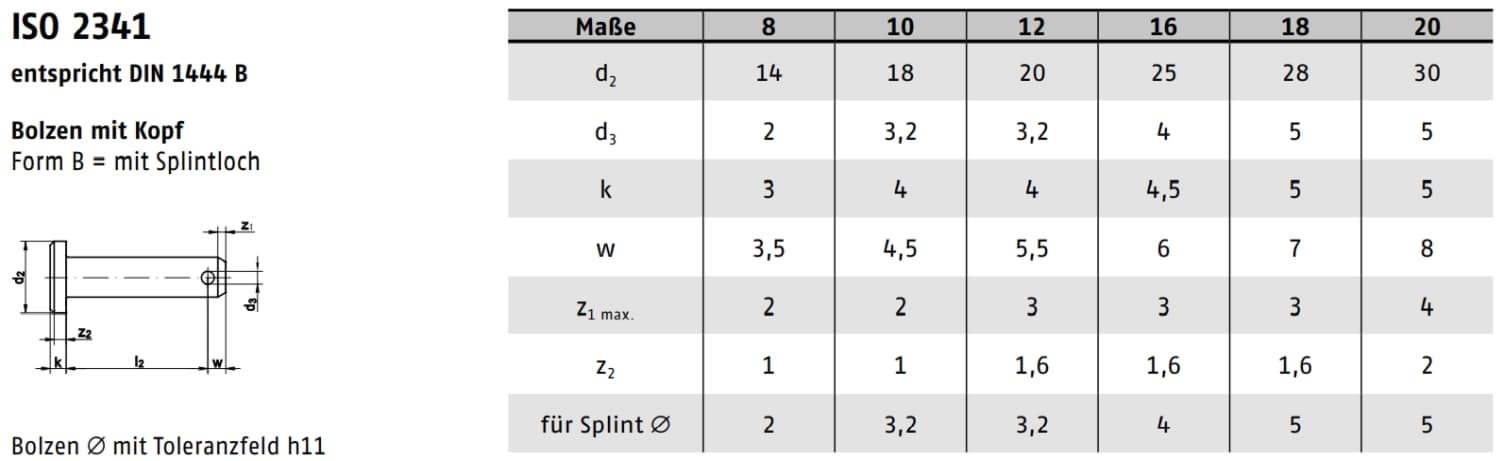

DIN 1444 definiert Maß, Kopfform, Toleranzen und Querbohrungsposition für Splintbolzen. Die verzinkte Stahl-Ausführung erfüllt die Anforderungen für korrosionsgeschützte, robuste und zuverlässige Lagerbolzen im industriellen Einsatz.

FAQ – häufige Fragen

Wie wird ein Splintbolzen gesichert?

Der Bolzen wird durch die Bohrung geführt und mittels Splint, Federstecker oder Knebel durch die Querbohrung gesichert, um ein Herausrutschen zu verhindern.

Ist verzinkter Stahl für den Außenbereich geeignet?

Ja, für normale Witterungsbedingungen. Bei starker Feuchte, Salz oder chemischer Belastung wird Edelstahl empfohlen.

Unterschied zu Bolzen ohne Kopf?

Der Kopf dient zur axialen Fixierung und verhindert ein Durchrutschen, daher ist der DIN 1444 Splintbolzen ideal für lagernde und lösbare Sicherungsverbindungen.

Splintbolzen DIN 1444 Stahl verzinkt – sichere und korrosionsgeschützte Lösung für lösbare Bolzenverbindungen im Maschinen- und Fahrzeugbau.
